Detaljert beskrivelse – 6/2 velgerventil Ponar 6/2UREM10

Ponar 6/2UREM10 er en elektrisk styrt 6/2-veis velgerventil for hydraulikksystemer der én hovedventil skal kunne styre flere forbrukere. Ventilen brukes typisk når en eksisterende retningsventil skal kunne brukes til mer enn én hydraulisk funksjon.

Databladet beskriver 6/2UREM10 som en mobil 6-veis, 2-posisjons, stabelbar retningsventil. Den kan brukes som én enkelt seksjon eller bygges sammen i blokker med maksimalt 5 seksjoner. Hver seksjon har porter for én forbruker, og ved å skifte riktig seksjon kobles forbrukeren til hovedventilen.

Velger mellom to hydrauliske funksjoner

En 6/2 velgerventil brukes for å sende oljestrømmen fra én hovedventil til én av to mulige forbrukere.

Hovedlinjene er:

• P1

• P2

Disse kobles videre til enten:

• A og B, eller

• C og D

avhengig av sleideposisjon.

Dette gjør ventilen godt egnet der man ønsker å bruke én retningsventil til å styre to dobbeltvirkende funksjoner. Eksempelvis kan samme hovedspak eller hovedventil brukes til å velge mellom to sylindere, to hydraulikkmotorer eller to forskjellige maskinfunksjoner.

Elektrisk styring med 12VDC eller 24VDC

6/2UREM10 er elektrisk styrt med spoler. Den brukes der funksjonen skal betjenes fra bryter, styreskap, maskinstyring eller førerplass.

Elektriske varianter kan leveres med 12VDC eller 24VDC spoler, avhengig av variant. Databladet oppgir spenningstoleranse ±10 %, spoleeffekt 40 W, beskyttelsesgrad IP65 og maks koblingsfrekvens 15 000 koblinger/time.

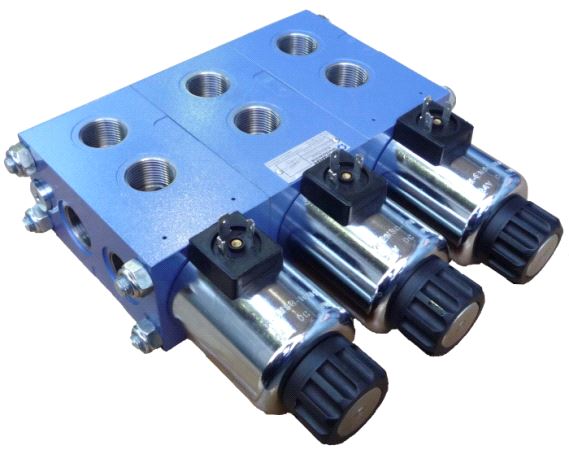

Seksjonsventil med opptil 5 seksjoner

Ponar 6/2UREM10 kan brukes som enkeltseksjon eller bygges sammen i seksjonsblokker. Databladet oppgir at seksjonene er stabelbare og kan bygges sammen i blokker med maks 5 seksjoner.

Dette gir fleksibel oppbygging der flere funksjoner kan velges fra samme hovedventil eller hovedventilpakke.

Eksempler:

• én seksjon: valg mellom to funksjoner

• to seksjoner: valg mellom flere funksjoner / to ekstra dobbeltvirkende kretser

• flere seksjoner: kompakt oppbygging for maskiner med mange hydrauliske funksjoner

Portstørrelser G1 og G2

Ventilserien finnes med ulike portstørrelser.

Databladet viser:

• G1 = G 1/2"

• G2 = G 3/4"

Dette gjelder portene P1, P2, A, B, C og D. Y-porten er G 1/4".

Riktig portstørrelse velges ut fra flow, slangedimensjon, eksisterende fittings og plassforhold.

Y-port og tanktilkobling

Varianter med Y skal ha Y-porten koblet til tank. Dette er viktig for korrekt drenering og for at ventilen skal kunne brukes ved høyere arbeidstrykk.

Databladet oppgir at ved versjon 6/2UREM10...Y... skal port Y kobles til tank. Tekniske data angir maks arbeidstrykk opptil 35 MPa / 350 bar med Y-port til tank, maks trykk i Y-port 21 MPa / 210 bar, og maks arbeidstrykk 21 MPa / 210 bar uten dreneringsport / med Y plugget.

Sleideskjema A eller B

6/2UREM10-serien kan leveres med ulike sleideskjemaer, blant annet A og B.

Sleideskjemaet bestemmer hvordan P1/P2 kobles mot A/B eller C/D i ventilens posisjoner. Riktig skjema må velges etter hydraulikkskjema og ønsket funksjon.

Kontroller alltid:

• hvilke porter som skal være aktive i normalstilling

• hvilken funksjon som skal kobles inn når spolen aktiveres

• om ventilen skal brukes alene eller i seksjonsblokk

• om eksisterende ventil har skjema A eller B

Spolevarianter og posisjonering

Elektriske 6/2UREM10-varianter kan leveres i ulike posisjoneringsutførelser.

Databladet beskriver blant annet:

• standard med returfjær

• O – uten returfjær

• OF – uten returfjær og med detent / låsing

Dette påvirker hvordan ventilen oppfører seg når spolen ikke lenger er aktivert.

Velg variant ut fra om ventilen skal gå tilbake automatisk, bli stående i valgt posisjon eller kun holde posisjon mens spolen er aktiv.

Typiske bruksområder

6/2 velgerventiler brukes i mange hydrauliske systemer der man ønsker å utvide funksjonaliteten uten å montere en helt ny hovedventil.

Typiske bruksområder:

• landbruksmaskiner

• traktorer

• frontlastere

• redskapsstyring

• mobile maskiner

• skogsmaskiner

• anleggsmaskiner

• industrimaskiner

• hydrauliske sylindere

• hydraulikkmotorer

• gripere og rotatorer

• ploger og skjær

• løfte- og tippefunksjoner

• maskiner der én spak eller hovedventil skal kunne styre flere funksjoner

• ombygging av eksisterende hydraulikksystemer

Fordeler med Ponar 6/2UREM10

• Elektrisk 6/2-veis velgerventil for hydraulikk

• Gjør det mulig å bruke én hovedventil til flere funksjoner

• Større kapasitet enn 6/2UREM6

• Kan bygges som seksjonsventil

• Opptil 5 seksjoner i samme blokk

• G 1/2" eller G 3/4" porttilkobling

• Maks flow opptil 80 l/min

• Maks trykk opptil 350 bar med Y til tank

• 12VDC og 24VDC elektriske varianter

• IP65 beskyttelsesgrad

• Flere sleideskjemaer og posisjoneringsutførelser

• Egnet for mobile maskiner, landbruk og industri

• Praktisk ved nybygg, reparasjon og ombygging

Viktig ved valg av riktig variant

Ved valg av 6/2 velgerventil må både hydraulisk funksjon, portstørrelse og elektrisk styring kontrolleres.

Kontroller alltid:

• om spenningen skal være 12VDC eller 24VDC

• om portstørrelse skal være G 1/2" eller G 3/4"

• om Y-port skal kobles til tank

• ønsket sleideskjema A eller B

• om ventilen skal ha fjærretur, detent eller holdeposisjon med aktiv spole

• om ventilen skal brukes alene eller i seksjonsblokk

• hvor mange seksjoner som trengs

• maks flow

• maks arbeidstrykk

• slangestørrelser og fittings

• hvor ventilen skal monteres

• om eksisterende hovedventil passer til funksjonen

Feil portstørrelse, feil spenning eller feil sleideutførelse kan gjøre at ventilen ikke fungerer som ønsket.

Tekniske hoveddata

Tekniske data for Ponar 6/2UREM10-serien:

• Produkttype: 6/2-veis velgerventil / mobil seksjonsventil

• Produsent: Ponar Wadowice

• Serie: 6/2UREM10

• Nominell størrelse: NS10

• Betjening: elektrisk styrt

• Maks antall seksjoner: 5

• Maks flow: 80 l/min

• Maks arbeidstrykk med Y til tank: 35 MPa / 350 bar

• Maks arbeidstrykk uten dreneringsport / Y plugget: 21 MPa / 210 bar

• Maks trykk i Y-port: 21 MPa / 210 bar

• Portstørrelser:

  • G1 = G 1/2"

  • G2 = G 3/4"

• Y-port: G 1/4"

• Hydraulikkvæske: mineralolje

• Nominell viskositet: 37 mm²/s ved 55 °C

• Viskositetsområde: 2,8–328 mm²/s

• Anbefalt oljetemperatur: 40–55 °C

• Oljetemperatur i tank: -20 til +70 °C

• Omgivelsestemperatur: -20 til +50 °C

• Filtrering:

  • krav: 16 µm

  • anbefalt: 10 µm

• Spenning elektriske varianter: 12VDC eller 24VDC

• Spenningstoleranse: ±10 %

• Spoleeffekt: 40 W

• Beskyttelsesgrad: IP65

• Maks koblingsfrekvens: 15 000 koblinger/time

• Maks spoletemperatur: 150 °C

• Vekt:

  • seksjon med 2 spoler: maks ca. 3,5 kg

  • seksjon med 1 spole: maks ca. 3 kg

For nye anlegg og ombygging

Ponar 6/2UREM10 passer både i nye hydraulikksystemer og ved ombygging av eksisterende maskiner.

Ved nybygg kan ventilen brukes for å lage en fleksibel funksjonsvelger mellom flere hydrauliske forbrukere. Ved ombygging kan den være en praktisk løsning når man ønsker å legge til ekstra hydraulikkfunksjoner uten å bytte hele hovedventilen.

Dette gjør serien spesielt nyttig på mobile maskiner og landbruksutstyr der man ofte trenger flere funksjoner enn hovedventilen opprinnelig har utganger til.

Hjelp til valg

Ta kontakt dersom du er usikker på hvilken 6/2UREM10-variant du trenger.

Send oss gjerne:

• hydraulikkskjema

• bilde av eksisterende ventil

• ønsket spenning

• ønsket portstørrelse

• hvor mange seksjoner du trenger

• hvilke funksjoner som skal velges mellom

• om Y-port kan kobles til tank

• maks flow og arbeidstrykk

• informasjon om maskin og bruksområde

Vi hjelper deg med å finne riktig 6/2 velgerventil til nybygg, reparasjon, ombygging eller utskifting.
