Detaljert beskrivelse – MP Filtri BVR25P01 tilstoppingsindikator
MP Filtri BVR25P01 er en mekanisk, visuell trykkindikator for overvåking av hydrauliske returfilter.
Indikatoren monteres på et kompatibelt filterhus og viser trykket på innløpssiden av filterelementet. Ved å følge med på trykket under normal drift kan man oppdage økende motstand i filteret og planlegge vedlikehold.
Dette er en enkel og driftssikker løsning for hydraulikkanlegg der man ønsker å følge med på filterets tilstand uten elektrisk tilkobling.

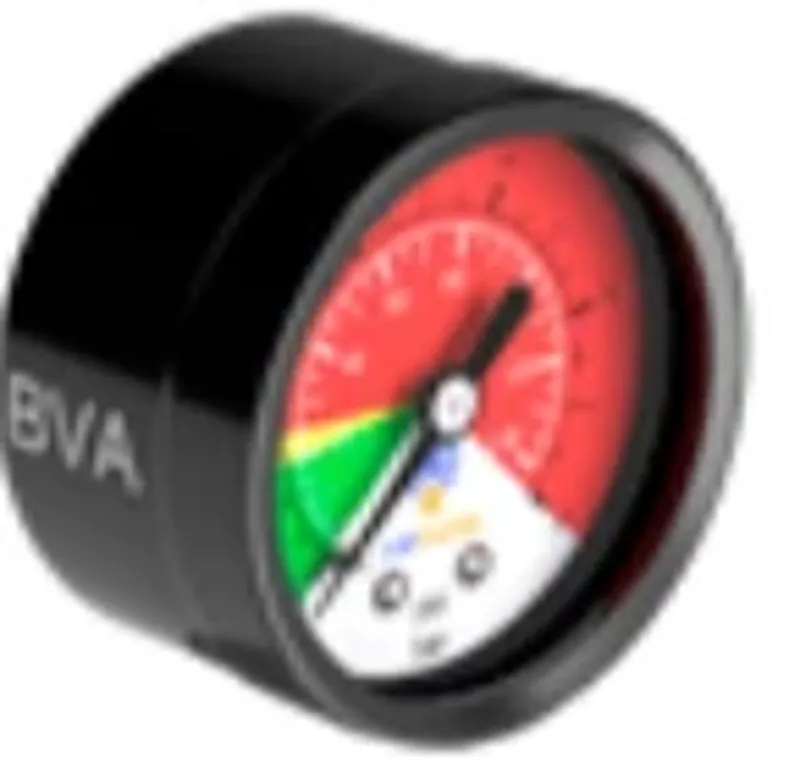

Grønn, gul og rød fargeskala
Manometeret har en fargeskala som gjør avlesningen enkel.
| Farge |
Trykkområde |
Betydning |
| Grønn |
0–2,5 bar |
Normalt område |
| Gul |
2,5–3 bar |
Økt trykk – kontroller filteret |
| Rød |
3–10 bar |
Høyt trykk – filter og system bør undersøkes |
Fargeskalaen gjør det enkelt å kontrollere filteret ved daglig inspeksjon eller service.
Viktig: Indikatoren måler trykk foran filterelementet. Høyt trykk kan skyldes tilstoppet filter, men også høy oljeflow, kald olje, høy viskositet eller motstand videre i returledningen.
Fargeskalaen må derfor tolkes ved normal driftstemperatur og kjent driftsforhold.
Hvordan fungerer indikatoren?
Når hydraulikkoljen strømmer gjennom returfilteret, oppstår et trykkfall over filterelementet.
Etter hvert som filterelementet samler opp partikler, kan strømningsmotstanden øke.
BVR25P01 måler trykket foran filterelementet ved hjelp av et mekanisk Bourdon-rør og viser dette på en fargemerket skala.
Dette gir operatøren en enkel mulighet til å kontrollere trykkforholdene i returfilteret og avdekke når det kan være behov for filterservice.
Beregnet for returfilter
BVR25P01 er utviklet for bruk på hydrauliske returfilter med kompatibel indikatorport.
Aktuelle bruksområder:
Indikatoren passer spesielt godt der man ønsker visuell kontroll under drift og ved periodisk vedlikehold.
R1/8" tilkobling
BVR25P01 har R1/8" utvendig gjenge etter EN 10226 og radial tilkobling.
Indikatoren har en diameter på cirka 43 mm, og monteres direkte i en egnet indikatorport på filterhuset.
Før montering må det kontrolleres at:
-
filterhuset har riktig gjenge
-
indikatoren er kompatibel med filtertypen
-
måleområdet passer systemets trykkforhold
-
monteringsplassen gir god synlighet
-
indikatoren ikke utsettes for mekanisk belastning
-
trykk og temperatur ligger innenfor tillatte grenser
Trykkgrenser
BVR25P01 er beregnet for lavtrykksapplikasjoner, særlig overvåking av returfilter.
Databladet oppgir:
| Driftsforhold |
Maks trykk |
| Statisk arbeidstrykk |
7 bar |
| Pulserende arbeidstrykk |
6 bar |
| Kortvarig trykk |
10 bar |
Dette er indikatorens egne trykkgrenser. Den skal ikke monteres på vanlige høytrykkslinjer i hydraulikksystemet.
Materialer og konstruksjon
Indikatoren har en robust, mekanisk oppbygging med manometerhus av lakkert stål og trykktilkobling i messing.
Trykket registreres gjennom et Bourdon-rør i kobberlegering. Viseren beveger seg over den fargemerkede skalaen når trykket endres.
Konstruksjonen krever ingen elektrisk strømforsyning og gir kontinuerlig visuell indikasjon når systemet er i drift.
Hydraulikkolje og temperatur
BVR25P01 er beregnet for bruk med kompatible mineraloljer og syntetiske hydraulikkvæsker, samt HFB- og HFC-væsker i henhold til databladet.
Tillatt omgivelsestemperatur er −40 til +60 °C, mens maksimal væsketemperatur er +60 °C.
Kontroller alltid at hydraulikkolje, driftstemperatur og omgivelsesforhold passer indikatorens spesifikasjoner.
Montering og kontroll
Indikatoren skal monteres i riktig trykkmåleport på returfilteret.
Ved montering:
-
Stans hydraulikkanlegget og avlast resttrykket.
-
Kontroller at indikatorporten har riktig R1/8"-gjenge.
-
Rengjør gjenger og anleggsflater.
-
Monter indikatoren med egnet gjengeforsegling i henhold til filterprodusentens anvisninger.
-
Unngå for hard tiltrekking og mekanisk belastning på manometerhuset.
-
Start anlegget og kontroller for lekkasjer.
-
Les av indikatoren ved normal oljetemperatur og drift.
Ved høyt trykk bør filterelementets tilstand, oljetemperatur, returflow og eventuelle hindringer i returledningen undersøkes.
Vedlikehold og filterskift
En tilstoppingsindikator gjør det enklere å planlegge filterskift ut fra faktiske driftsforhold fremfor kun faste tidsintervaller.
Ved gradvis økende trykk bør man kontrollere filterelementet. Dersom trykket forblir høyt etter filterskift, bør også returledning, portdimensjoner, ventiler og øvrige komponenter kontrolleres.
Et velfungerende returfilter bidrar til å holde hydraulikkoljen ren og beskytte systemet mot slitasje.
Hjelp til valg
Vi leverer både returfilter, filterelementer og tilstoppingsindikatorer fra MP Filtri.
Send oss gjerne komplett filterkode, bilde av filterhuset eller eksisterende indikator dersom du trenger hjelp til å finne riktig reservedel.
Vi hjelper deg med å finne passende filterelement og indikator til hydraulikkanlegget.
