Detaljert beskrivelse – Singel monteringsplate NG10 Ponar G-NS10

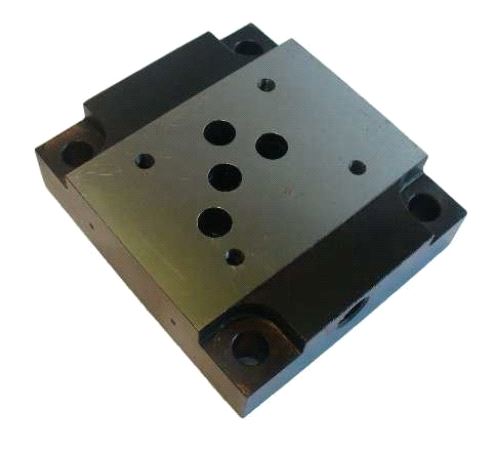

Ponar G-NS10 er en singel monteringsplate / bunnplate for NG10 / NS10 / CETOP 5 hydraulikkventiler. Platen brukes som underplate for ventiler med standard NG10-portbilde, og gjør det mulig å koble P, T, A og B-portene videre til rør eller slanger.

Monteringsplaten brukes typisk sammen med elektriske retningsventiler, manuelle retningsventiler, trykkventiler, tilbakeslagsventiler og sandwichventiler i NG10-systemer.

Dette er en praktisk standardkomponent ved bygging av hydraulikkaggregater, ventilpakker, testoppsett, mobile maskiner, industrimaskiner og spesialmaskiner.

Bunnplate for NG10 / CETOP 5 ventiler

NG10 brukes der man trenger større kapasitet enn NG6, men fortsatt ønsker en standardisert plate- eller manifoldmontert ventiloppbygging.

En singel monteringsplate brukes når én NG10-ventil eller én NG10-ventilstabel skal monteres som separat ventilfunksjon.

Ventilen skrus fast på toppen av monteringsplaten, mens slanger eller rør kobles inn i plateportene.

Typiske ventiler og elementer som kan monteres på platen:

• elektriske NG10 retningsventiler

• hydraulisk styrte NG10 retningsventiler

• manuelle NG10 retningsventiler

• håndrattstyrte NG10 retningsventiler

• trykkreduksjonsventiler

• sekvensventiler

• tilbakeslagsventiler

• pilotstyrte doble tilbakeslagsventiler

• strupetilbakeslagsventiler

• overtrykksventiler

• trykkbrytere med tilhørende plate

Standard portbilde

Monteringsplaten har portbilde for NG10 / CETOP 5 ventiler.

Databladet oppgir standarder:

• DIN 24340 form A

• ISO 4401-05-04-0-94

• CETOP RP 121H 4.2-4-05-320

Dette gjør platen kompatibel med mange vanlige NG10-ventiler, så lenge ventilens portbilde og funksjon stemmer med systemet.

Flere tilkoblingsvarianter

Produktet leveres i flere tilkoblingsvarianter. Variantvalget bestemmer gjengedimensjonen i P, T, A og B-portene.

Denne produktgruppen dekker variantene i G-NS10-serien, og teksten er derfor skrevet som fellestekst for alle tilkoblinger.

Hvilken tilkobling bør velges?

Velg tilkobling ut fra slangedimensjon, ønsket flow, eksisterende fittings og plassforhold.

Mindre tilkoblinger kan være aktuelle på kompakte systemer med lavere oljemengde, mens større tilkoblinger er mer aktuelle der man ønsker lavere trykktap eller større slangedimensjon.

Ved utskifting bør eksisterende gjenge og portoppsett kontrolleres nøye før bestilling.

Kontroller spesielt:

• om systemet bruker BSP / G-gjenger eller metriske gjenger

• gjengedimensjon i eksisterende plate

• slangestørrelse og fittings

• ønsket flow

• plass til koblinger

• retning på P, T, A og B-portene

• eventuell sandwichoppbygging over platen

P, T, A og B-porter

Monteringsplaten har fire hovedporter:

• P = pumpetilkobling / trykk inn

• T = retur til tank

• A = arbeidsport til forbruker

• B = arbeidsport til forbruker

P og T brukes normalt mot hydraulikkaggregat eller hovedkrets. A og B går normalt til sylinder, hydraulikkmotor eller annen hydraulisk forbruker.

Det er viktig at portene kobles riktig i henhold til hydraulikkskjema. Feilkobling kan gi feil bevegelsesretning, manglende funksjon eller trykkoppbygging i feil del av systemet.

Monteringsbolter bestilles separat

Ventiler monteres til platen med M6 monteringsbolter.

Databladet oppgir at boltene skal være M6, kvalitet 10.9, og at lengden avhenger av ventiltype og eventuell sandwichoppbygging. Tiltrekkingsmoment er oppgitt til 15 Nm.

Bolter må derfor velges etter den faktiske ventilpakken. Dersom det monteres sandwichventiler mellom bunnplaten og retningsventilen, må boltene være lengre.

Typiske bruksområder

Singel monteringsplate NG10 brukes i mange hydrauliske oppsett, blant annet:

• hydraulikkaggregater

• enkeltstående NG10 retningsventiler

• ventilpakker med sandwichventiler

• mobile maskiner

• landbruksmaskiner

• industrimaskiner

• testbenker

• spesialmaskiner

• service- og reparasjonsoppgaver

• ombygging av eksisterende hydraulikksystemer

• kobling av NG10 ventil til slanger eller rør

Fordeler med Ponar G-NS10

• Standard monteringsplate for NG10 / CETOP 5

• Kompakt og enkel løsning

• Flere tilkoblingsvarianter

• Passer til mange NG10 ventiler

• Egnet for både nye anlegg og utskifting

• Gir enkel tilkobling av P, T, A og B

• Kan brukes med retningsventiler og sandwichventiler

• Praktisk ved bygging av hydraulikkaggregater

• Enkel service og utskifting

• Standard portbilde iht. ISO 4401-05

• Større kapasitet enn NG6-systemer

Viktig ved valg av riktig variant

Ved valg av monteringsplate må både portstandard og tilkobling kontrolleres.

Kontroller alltid:

• at ventilen er NG10 / CETOP 5

• at portbildet passer

• ønsket portgjenge

• om du trenger G-gjenger eller metriske gjenger

• slangestørrelse

• ønsket flow og trykktap

• monteringsplass

• retning på portene

• om det skal monteres sandwichventiler over platen

• nødvendig boltlengde

Feil portgjenge eller feil portbilde kan gjøre at ventilen ikke passer, eller at eksisterende fittings ikke kan brukes.

For nye anlegg og ombygging

Ponar G-NS10 passer godt både i nye hydraulikksystemer og ved reparasjon eller ombygging av eksisterende anlegg.

Ved nybygg brukes platen som enkel bunnplate for en NG10-ventil eller en mindre ventilstabel. Ved ombygging kan den brukes når man skal erstatte en gammel plate, bygge om til standard NG10-ventil eller lage et separat ventiloppsett med rør- eller slangetilkobling.

Hjelp til valg

Ta kontakt dersom du er usikker på hvilken tilkoblingsvariant du trenger.

Send oss gjerne:

• bilde av eksisterende monteringsplate

• gjengedimensjon i portene

• hvilken NG10-ventil som skal monteres

• om du skal bruke sandwichventiler

• ønsket slangedimensjon

• hydraulikkskjema eller enkel forklaring av funksjonen

Vi hjelper deg med å velge riktig singel monteringsplate NG10 til nybygg, reparasjon, ombygging eller utskifting.
