Detaljert beskrivelse – Dobbel pilotoperert tilbakeslagsventil Caproni KOHU

Caproni KOHU er en rørmontert dobbel pilotoperert tilbakeslagsventil for hydraulikksystemer. Ventilen brukes der en dobbeltvirkende sylinder skal låses hydraulisk i posisjon og ikke bevege seg når retningsventilen står i nøytral.

Databladet beskriver ventilen som en hydraulisk betjent tilbakeslagsventil for rørmontering. Den slipper arbeidsvæske fritt i én retning, og åpner i motsatt retning når det finnes et kontrollsignal / pilottrykk. Ventilen sikrer hydraulisk låsing av sylindere og bidrar til stabilitet under last når retningsventilen står i nøytral.

Hydraulisk låsing av dobbeltvirkende sylinder

En dobbel pilotoperert tilbakeslagsventil brukes normalt på begge linjene til en dobbeltvirkende sylinder.

Når sylinderen skal beveges, går oljen fritt inn på den ene siden. Samtidig bygges det pilottrykk på motsatt side, som åpner tilbakeslagsventilen for returflow fra den andre siden av sylinderen.

Når retningsventilen settes i nøytral, forsvinner pilottrykket. Da stenger ventilene og oljen låses i sylinderen. Dette bidrar til at sylinderen holder posisjon.

Typiske funksjoner:

• hydraulisk låsing av sylinder

• holde sylinder i posisjon

• hindre siging

• stabilisere last når retningsventilen står i nøytral

• låse støttebein

• holde klemmefunksjoner

• holde løfte- eller posisjoneringsfunksjoner

• sikre stilling på redskap eller maskinfunksjon

Fri flow én vei – pilotåpning motsatt vei

KOHU har to tilbakeslagsfunksjoner i samme ventilhus.

Flowfunksjon:

• Fri flow: U1 → P1

• Fri flow: U2 → P2

• Pilotåpnet retur: P1 → U1

• Pilotåpnet retur: P2 → U2

Når olje strømmer inn mot sylinderen, passerer den fritt gjennom tilbakeslagsfunksjonen. Når oljen skal tilbake motsatt vei, må ventilen åpnes av pilottrykk fra den andre linjen.

Dette er grunnen til at ventilen egner seg godt til å låse en dobbeltvirkende sylinder hydraulisk.

Flere størrelser

KOHU-serien leveres i flere portstørrelser og flowkapasiteter.

Riktig størrelse velges ut fra faktisk flow, portstørrelse, ønsket sylinderhastighet og tillatt trykktap.

Åpningstrykk og arealforhold

Databladet oppgir åpningstrykk for tilbakeslagsfunksjonen til 0,5 bar for alle typer. Arealforholdet mellom tilbakeslagsventilens sete og pilotstempel er oppgitt til 1/4.

Dette betyr at ventilen åpner lett i fri flowretning, men trenger pilottrykk for å åpne kontrollert i sperret retning.

Pilottrykket må alltid vurderes mot lasttrykk, sylinderareal og hydraulikkskjema.

Forskjell på pilotoperert tilbakeslagsventil og oversenterventil

En pilotoperert tilbakeslagsventil brukes først og fremst til låsing. Den holder oljen stengt i sylinderen til den åpnes med pilottrykk.

En oversenterventil / balanseventil brukes i tillegg til å kontrollere lastindusert bevegelse, for eksempel ved hengende last, senking, vinsj, bom eller tippfunksjoner der lasten kan drive sylinderen.

Velg derfor riktig ventiltype:

• Bruk pilotoperert tilbakeslagsventil når hovedbehovet er sylinderlåsing.

• Bruk oversenterventil / balanseventil når lasten kan løpe eller drive bevegelsen og senkehastigheten må kontrolleres.

Typiske bruksområder

Caproni KOHU kan brukes i mange hydrauliske systemer, blant annet:

• hydraulikkaggregater

• mobile maskiner

• landbruksmaskiner

• anleggsmaskiner

• industrimaskiner

• spesialmaskiner

• støttebein

• løftefunksjoner

• klemmefunksjoner

• låsefunksjoner

• posisjoneringsfunksjoner

• hydraulisk låsing av dobbeltvirkende sylinder

• redskapsstyring

• ombygging av eksisterende hydraulikksystemer

Fordeler med Caproni KOHU

• Dobbel pilotoperert tilbakeslagsventil

• Låser begge sider av en dobbeltvirkende sylinder

• Rørmontert inline utførelse

• Fri flow inn mot sylinder

• Sperret returflow uten pilottrykk

• Hydraulisk åpning med pilottrykk fra motsatt linje

• Flere portstørrelser

• Maks trykk 320 bar

• Nominell flow opptil 45 l/min

• Praktisk ved nybygg, reparasjon og ombygging

Viktig ved valg av riktig variant

Ved valg av dobbel pilotoperert tilbakeslagsventil må både flowretning, pilottrykk og lastforhold kontrolleres.

Kontroller alltid:

• portstørrelse

• faktisk flow

• maks arbeidstrykk

• ønsket sylinderhastighet

• hvilken sylinder som skal låses

• sylinderdiameter og stempelstangdiameter

• tilgjengelig pilottrykk

• lastretning

• om lasten kan drive sylinderen

• om sylinderlåsing er tilstrekkelig

• om det heller trengs oversenterventil / balanseventil

• oljeviskositet, temperatur og filtrering

• eksisterende portmerking og flowretning

Feil portkobling kan gjøre at ventilen ikke åpner, ikke låser, eller låser motsatt av ønsket funksjon.

Tekniske hoveddata

Tekniske data for Caproni KOHU-serien:

• Produkttype: dobbel pilotoperert tilbakeslagsventil

• Serie: KOHU

• Montering: rørmontert / inline

• Funksjon: fri flow én vei, pilotåpnet motsatt vei

• Maks trykk: 320 bar

• Åpningstrykk tilbakeslagsfunksjon: 0,5 bar

• Arealforhold: 1/4

• Hydraulikkvæske: hydraulikkolje

• Viskositet: 10–400 cSt

• Filtrering: 0,025 mm

• Oljetemperatur: -20 til +80 °C

Variantdata:

• KOHU1/4: G 1/4", 12 l/min

• KOHU3/8: G 3/8", 20 l/min

• KOHU1/2: G 1/2", 45 l/min

• KOHU1/4-K1: G 1/4", 12 l/min

• KOHU3/8-L: G 3/8", 20 l/min

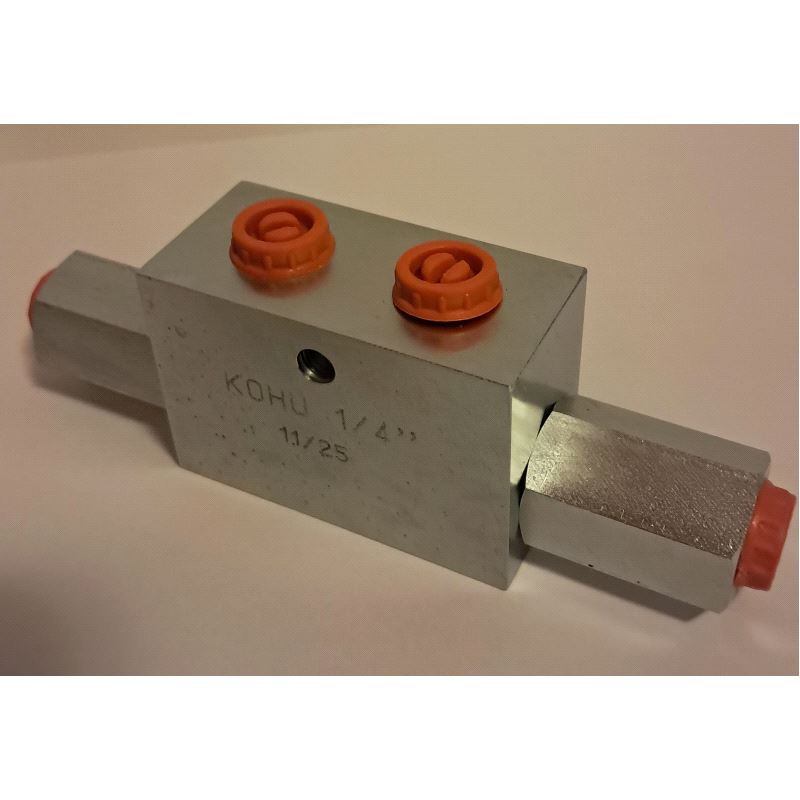

Produktkode KOHU1/4

Den aktuelle varianten KOHU1/4 kan leses slik:

• KOHU = pilotoperert tilbakeslagsventil for rørmontering

• 1/4 = G 1/4 portstørrelse

Dette er en kompakt variant for mindre flowmengder, med nominell flow 12 l/min og maks trykk 320 bar.

For nye anlegg og utskifting

KOHU passer både i nye hydraulikksystemer og ved utskifting av eksisterende pilotopererte tilbakeslagsventiler.

Ved nybygg brukes ventilen der man ønsker hydraulisk låsing av en dobbeltvirkende sylinder. Ved utskifting må eksisterende portstørrelse, flowretning, pilotfunksjon og tekniske data kontrolleres før bestilling.

Dersom eksisterende ventil har annen portmerking, annen pilotfunksjon eller annen flowretning, må koblingen kontrolleres ekstra nøye mot hydraulikkskjemaet.

Hjelp til valg

Ta kontakt dersom du er usikker på hvilken KOHU-variant du trenger.

Send oss gjerne:

• bilde av eksisterende ventil

• komplett ventilkode

• portstørrelse

• sylinderdiameter og stempelstangdiameter

• maks flow

• maks arbeidstrykk

• hva sylinderen skal holde

• tilgjengelig pilottrykk

• hydraulikkskjema

• om lasten er hengende, drivende eller statisk

Vi hjelper deg med å finne riktig dobbel pilotoperert tilbakeslagsventil til nybygg, reparasjon, ombygging eller utskifting.
