Detaljert beskrivelse – MP Filtri FMM0503BACP04 filterhus

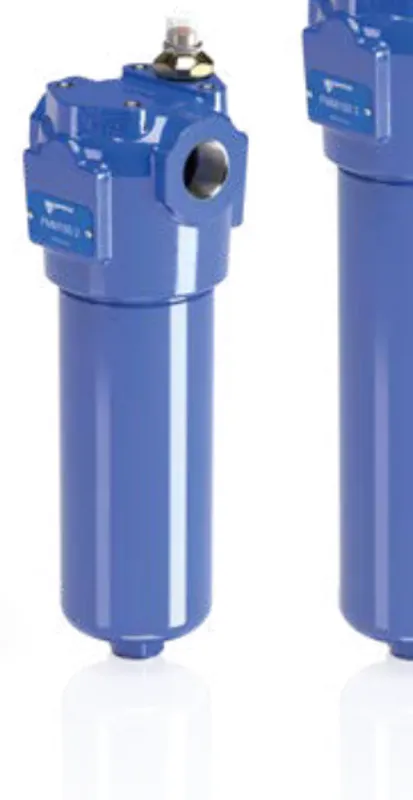

MP Filtri FMM0503BACP04 er et høytrykks filterhus i FMM050-serien. Filterhuset er beregnet for inline-montering i hydraulikksystemer der oljen må filtreres under høyt trykk for å beskytte følsomme komponenter.

FMM-serien brukes typisk i mobile maskiner, hydraulikkaggregater, anleggsmaskiner, landbruksmaskiner, industrimaskiner og andre hydraulikkanlegg der ren olje er viktig for driftssikkerhet og levetid.

Høytrykksfilter for inline-montering

FMM-serien er et høytrykksfilter for inline-montering. Databladet oppgir maks arbeidstrykk opptil 42 MPa / 420 bar og flow opptil 300 l/min for serien. Filteret kobles direkte inn i hydraulikklinjen med hydrauliske fittings.

Et høytrykksfilter brukes ofte for å beskytte komponenter som:

• proporsjonalventiler

• servoventiler

• retningsventiler

• hydraulikkmotorer

• sylindre

• pumper

• reguleringsventiler

• sensitive maskinkomponenter

Riktig filtrering bidrar til mindre slitasje, færre driftsstopp og bedre levetid på hydraulikkanlegget.

Filterhus, filterelement og indikator

Dette produktet er et filterhus. Filterelement og indikator må velges etter systemets krav til filtrering, flow, trykkfall og serviceovervåkning.

FMM-serien kan brukes med ulike filterelementer og filtreringsgrader. Databladet viser blant annet filtermedier i uorganisk microfiber og wire mesh, med filtreringsgrader som 3 µm, 6 µm, 10 µm, 16 µm og 25 µm, avhengig av elementtype og serie.

Det finnes også flere typer tilstoppingsindikatorer, blant annet visuelle, elektriske, elektrisk/visuelle og elektroniske differansetrykkindikatorer.

Bypass og sikkerhet

FMM-serien kan leveres med eller uten bypass, og enkelte utførelser kan også ha tilbakeslagsventil. Databladet viser blant annet følgende ventilvalg:

• uten bypass

• med bypass 6 bar

• med tilbakeslagsventil uten bypass

• med tilbakeslagsventil og bypass 6 bar

Standard bypassåpning er oppgitt til 0,6 MPa / 6 bar ±10 %, og andre åpningstrykk kan leveres på forespørsel.

Bypassfunksjon må velges etter systemets krav. I enkelte systemer er bypass ønskelig for å unngå for høyt trykkfall ved kald olje eller tilstoppet element. I andre systemer ønsker man ikke bypass fordi ufiltrert olje ikke skal kunne passere videre.

Materialer og temperatur

Databladet oppgir følgende materialer og driftsdata for FMM-serien:

• Filterhode: lakkert støpejern, sort RAL 9005

• Filterhus: fosfatert stål

• Bypassventil: stål

• Standard tetninger: NBR

• Valgfri tetning: FPM

• Temperatur: -25 °C til +110 °C

Dette gjør filterhuset egnet for krevende hydraulikksystemer der både trykk, temperatur og mekanisk robusthet er viktig.

Trykk, flow og trykkfall

Filterstørrelse og filterelement må dimensjoneres etter faktisk oljeflow, oljeviskositet og tillatt trykkfall. Databladet oppgir at trykkfallskurvene er basert på mineralolje med tetthet 0,86 kg/dm³, og at trykkfall varierer proporsjonalt med tetthet.

Ved valg av filter må man kontrollere:

• maks flow i systemet

• normal arbeidstemperatur

• oljeviskositet

• ønsket filtreringsgrad

• tillatt trykkfall

• bypassfunksjon

• filterelementets kollapstrykk

• serviceintervall

For liten filterstørrelse eller for fin filtrering i forhold til flow og oljeviskositet kan gi høyt trykkfall og hyppige filterskift.

Tilkoblinger og utførelser

FMM050-serien finnes med flere tilkoblingsalternativer. Databladet viser blant annet metriske ISO 6149-tilkoblinger, BSP, NPT og SAE-tilkoblinger for FMM050-serien, avhengig av valgt kode.

Kontroller alltid aktuell filterkode før bestilling. Små forskjeller i kode kan bety ulik portstørrelse, bypass, tetningsmateriale, indikatorport eller filterelement.

Montering og service

Databladet oppgir at FMM-filter er beregnet for vertikal montering. Det viser også anbefalt klaring for service, slik at filterelementet kan byttes.

Ved montering bør man kontrollere:

• flowretning

• IN/OUT-merking

• at filteret monteres vertikalt

• at det er nok plass til elementbytte

• at portene ikke belastes av slanger eller rør

• at filterhuset er godt festet

• at indikatorport og plugger er riktig montert

• at riktig filterelement er montert før oppstart

Bruksområder

MP Filtri FMM050-filterhus brukes i høytrykks hydraulikksystemer der man ønsker god oljerenhet og beskyttelse av komponenter.

Typiske bruksområder:

• mobile maskiner

• landbruksmaskiner

• anleggsmaskiner

• hydraulikkaggregater

• industrimaskiner

• proporsjonalhydraulikk

• ventilblokker

• systemer med følsomme komponenter

• utskifting av eksisterende MP Filtri FMM-filter

• nybygg og service på høytrykksanlegg

Viktig ved valg av riktig filter

Hydraulikkfilter må velges etter hele systemet, ikke bare etter gjengestørrelse.

Kontroller alltid:

• maks systemtrykk

• normal flow og maksimal flow

• oljeviskositet

• driftstemperatur

• filtreringsgrad

• ønsket renhetsnivå

• bypass eller ikke bypass

• elementets kollapstrykk

• tilkoblingsgjenger

• indikatorbehov

• serviceplass

• tetningsmateriale

• kompatibilitet med hydraulikkoljen

Feil filtervalg kan gi for høyt trykkfall, dårlig beskyttelse eller hyppige driftsproblemer.

For nye anlegg og utskifting

Ved nybygg velges filterhus og filterelement etter ønsket renhetsnivå, flow, trykk, oljeviskositet og komponentfølsomhet. For systemer med proporsjonalventiler eller andre sensitive komponenter bør filtreringsgrad og plassering vurderes nøye.

Ved utskifting bør komplett filterkode, filterelementkode, portstørrelser, indikator, bypass og monteringsmål kontrolleres. Send gjerne bilde av filterhus, filterelement og merkeskilt dersom du er usikker.

Hjelp til valg

Ta kontakt dersom du er usikker på hvilket filterhus eller filterelement du trenger.

Send oss gjerne:

• bilde av eksisterende filterhus

• komplett filterkode

• filterelementkode

• systemtrykk

• oljeflow

• hydraulikkolje

• driftstemperatur

• ønsket filtreringsgrad

• portstørrelser

• om filteret har bypass

• om filteret har indikator

• hva filteret skal beskytte

Vi hjelper deg med å finne riktig MP Filtri FMM-filterhus, filterelement eller tilsvarende filterløsning til hydraulikksystemet.
