Detaljert beskrivelse – Ponar UZCS10 trykkreduserings-/avlastningsventil

Ponar UZCS10 er en pilotoperert trykkreduserings-/avlastningsventil i cartridge-utførelse. Ventilen brukes i hydraulikksystemer der én del av systemet skal ha lavere trykk enn hovedkretsen, samtidig som den reduserte siden skal beskyttes mot trykkstøt eller overtrykk.

Databladet beskriver ventilen som en pilotoperert pressure reducing-relief valve, beregnet for hydraulikksystemer der trykket i én delkrets skal reduseres. Den kan i tillegg avlaste plutselige trykkstøt på den reduserte siden ved å åpne mot tank.

Trykkreduksjon og avlastning i samme ventil

UZCS10 har to hovedfunksjoner:

• trykkreduksjon fra P til A

• avlastning fra A til T ved overtrykk

I normal funksjon går oljen fra 2 / P til 1 / A, og ventilen regulerer trykket på A-siden. Når trykket på A-siden når innstilt verdi, reduserer ventilen åpningen fra P til A. Hvis trykket på A-siden stiger over innstilt verdi, åpner ventilen videre mot 3 / T, slik at overskuddstrykk kan avlastes til tank.

Dette gjør ventilen praktisk der en del av systemet må beskyttes mot høyere hovedtrykk.

Typiske bruksområder

Ponar UZCS10 brukes der en hydraulisk funksjon trenger redusert og kontrollert trykk.

Typiske bruksområder:

• trykkreduksjon til sylinder

• trykkreduksjon til hydraulikkmotor

• klemmefunksjoner

• pressefunksjoner

• matefunksjoner

• verktøyfunksjoner

• delkretser med lavere trykk enn hovedsystemet

• beskyttelse mot trykkstøt

• hydraulikkaggregater

• industrimaskiner

• mobile maskiner

• spesialmaskiner

• testbenker og produksjonsutstyr

Pilotoperert cartridgeventil NS10

UZCS10 er en cartridgeventil i nominell størrelse NS10. Cartridgeutførelse gjør ventilen kompakt og egnet for montering i ventilblokk eller monteringsplate.

Serien kan leveres med to cavity-utførelser:

• M1 = cavity M33 × 2

• U1 = cavity 1-5/16-12 UN

Tiltrekkingsmoment for cartridgeventilen er oppgitt til 60–65 Nm. Dette må følges ved montering for å sikre riktig tetting og drift.

Trykkområder

UZCS10 kan leveres i flere trykkområder, slik at ventilen kan tilpasses ønsket redusert trykk.

Varianten på produktsiden inneholder 350, som betyr trykkområde opptil 350 bar.

Justeringstyper

Ventilen kan leveres med ulike justeringselementer:

Justering med innvendig sekskant passer godt der trykket skal stilles inn og deretter stå fast. Håndratt passer bedre der trykket skal justeres oftere. Låsbart håndratt kan brukes der man ønsker enkel justering, men samtidig hindre uønsket endring.

3UL10/5-G4 monteringsplate

UZCS10 kan brukes sammen med 3UL10/5 monteringsplate. Databladet for 3UL10/5 beskriver platen som en rørtilkoblet monteringsplate for NS10 cartridgeventiler, blant annet trykkventiler og retningsventiler.

Varianten 3UL10/5-G4 har G 3/4 rørtilkoblinger og er laget for montering av NS10 hydraulikkelementer. Dette gjør at UZCS10 kan brukes som en rørmontert enhet, i stedet for at kunden må maskinere egen cavity i en ventilblokk.

Portfunksjon

For UZCS10 er portene normalt:

• 1 / A = redusert trykk / forbrukerside

• 2 / P = innløp / trykkside

• 3 / T = tank / avlastning

Riktig portkobling er viktig. Feilkobling kan føre til manglende trykkreduksjon, feil avlastning eller uønsket trykkoppbygging.

Ved bruk av 3UL10/5-G4 må portplassering og hydraulisk symbol alltid kontrolleres mot datablad og maskinens hydraulikkskjema.

Tekniske hoveddata

Tekniske data for Ponar UZCS10:

• Produkttype: trykkreduserings-/avlastningsventil

• Produsent: Ponar Wadowice

• Serie: UZCS10

• Utførelse: pilotoperert cartridgeventil

• Nominell størrelse: NS10

• Maks arbeidstrykk: 35 MPa / 350 bar

• Maks flow: 120 l/min

• Vekt cartridge: ca. 0,6 kg

• Flowretning trykkreduksjon: 2 / P → 1 / A

• Flowretning avlastning: 1 / A → 3 / T

• Hydraulikkvæske: mineralolje

• Renhetskrav: ISO 4406 klasse 20/18/15

• Nominell viskositet: 37 mm²/s ved 55 °C

• Viskositetsområde: 2,8–380 mm²/s

• Oljetemperatur i tank: -20 til +70 °C

• Anbefalt oljetemperatur: 40 til 55 °C

• Omgivelsestemperatur: -20 til +70 °C

• Tiltrekkingsmoment: 60–65 Nm

• Tetning standard: NBR for mineralolje

• Tetning på forespørsel: FKM for fosfatesterbaserte væsker

Tekniske data for 3UL10/5-G4:

• Produkttype: monteringsplate for cartridgeventil

• Serie: 3UL10/5

• Nominell størrelse: NS10

• Tilkobling for cartridge: M33 × 2

• Rørtilkoblinger: G 3/4

• Antall rørtilkoblinger: 4

• Bruk: rørmontert oppbygging av NS10 cartridgeventil

Fordeler med Ponar UZCS10

• Kombinerer trykkreduksjon og avlastning

• Beskytter redusert delkrets mot overtrykk

• Pilotoperert for stabil funksjon

• Cartridgeutførelse for kompakt oppbygging

• Flere trykkområder

• Flere justeringstyper

• Maks trykk opptil 350 bar

• Maks flow opptil 120 l/min

• Kan leveres med monteringsplate for rørtilkobling

• Egnet for både nybygg, reparasjon og ombygging

Viktig ved valg av riktig variant

Ved valg av trykkreduserings-/avlastningsventil må både hydraulisk funksjon og mekanisk oppbygging kontrolleres.

Kontroller alltid:

• ønsket redusert trykk

• maksimalt hovedtrykk

• ønsket trykkområde

• maksimal flow

• om ventilen skal avlaste til tank

• portfunksjon P, A og T

• om M1 eller U1 cavity er riktig

• om ventilen skal brukes i egen blokk eller med 3UL10/5 plate

• ønsket justeringstype

• tetningsmateriale

• hydraulikkvæske

• oljeviskositet, temperatur og renhetsklasse

• om trykkmåling/manometer er nødvendig ved innstilling

Feil trykkområde eller feil portkobling kan gi feil redusert trykk eller manglende beskyttelse av delkretsen.

For nye anlegg og utskifting

UZCS10 passer både til nye hydraulikksystemer og utskifting av eksisterende trykkreduserings-/avlastningsventiler.

Ved nybygg kan ventilen brukes for å lage en egen lavtrykksdelkrets fra et høyere hovedtrykk. Ved utskifting må komplett ventilkode, cavity, trykkområde, justeringstype, tetning og monteringsplate kontrolleres.

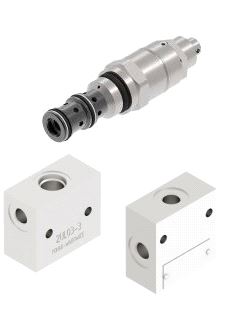

Produktkoden som vises på produktsiden, UZCS10/02-350-2M1 + 3UL10/5-G4, beskriver en NS10 cartridgeventil med trykkområde opptil 350 bar, justering med innvendig sekskant, M33 × 2 cavity og monteringsplate med G 3/4 rørtilkoblinger.

Hjelp til valg

Ta kontakt dersom du er usikker på hvilken UZCS10-variant du trenger.

Send oss gjerne:

• ønsket redusert trykk

• hovedtrykk i systemet

• maks flow

• hydraulikkskjema

• hvilken funksjon som skal trykkreduseres

• om avlastning til tank er ønsket

• eksisterende ventilkode

• bilde av ventil eller blokk

• ønsket justeringstype

• om du trenger monteringsplate

• hvilken hydraulikkvæske som brukes

Vi hjelper deg med å finne riktig trykkreduserings-/avlastningsventil til nybygg, reparasjon, ombygging eller utskifting.
