Detaljert beskrivelse – Caproni RME80P elektrisk monoblokk retningsventil

Caproni RME80P er en elektrisk styrt monoblokk retningsventil for hydraulikksystemer der én eller flere funksjoner skal styres med elektrisk signal. Ventilen brukes for å styre oljestrøm til hydrauliske sylindere, hydraulikkmotorer eller andre forbrukere.

Serien passer godt der man ønsker elektrisk styring i stedet for manuell hendelbetjening. Typiske styringer kan være bryterpanel, relé, maskinstyring, fjernkontroll, PLS eller annen elektrisk logikk.

Elektrisk styring med 12VDC eller 24VDC

RME80P leveres med likestrømsspoler. Databladet oppgir tilgjengelige spenninger som 12VDC og 24VDC, med spenningstoleranse ±10 % og spoleeffekt 60 W. Ventilen er oppgitt med 100 % ED, som betyr at spolen er beregnet for kontinuerlig innkobling innenfor oppgitte driftsdata.

Kapslingsgraden er IP65, som gjør ventilen egnet for mobile og industrielle maskinmiljøer der det kan forekomme støv og vannsprut.

Monoblokkventil med 1 til 6 sleider

RME80P-serien kan bygges med 1 til 6 sleider. Hver sleide styrer normalt én hydraulisk funksjon.

Typiske funksjoner:

• sylinder ut/inn

• hydraulikkmotor frem/tilbake

• løft og senk

• tipp og retur

• støttebein

• redskapsstyring

• vinsj

• transportør

• spesialfunksjoner

Databladet viser bestillingskode for antall sleider fra 2 til 6, mens 1-sleiders ventil angis uten egen antallskode.

Åpent senter, lukket senter eller carry-over

RME80P kan bygges med ulike systemoppbygginger.

I bestillingskoden brukes blant annet:

Åpent senter brukes ofte i systemer med fast fortrengningspumpe der oljen går fritt til tank når ventilene står i nøytral. Lukket senter brukes i systemer der pumpen eller systemet krever stengt nøytral. Carry-over / power beyond brukes når flow skal videreføres til en ventil eller funksjon nedstrøms.

Riktig valg er avgjørende for at ventilen skal fungere korrekt i hydraulikksystemet.

Portvalg og tilkoblinger

RME80P kan leveres med flere portstandarder:

Dette gjør at serien kan tilpasses ulike maskiner og markeder.

På RME80P/2-F018-tegningen er portene oppgitt som P1, P2, A og B = G 1/2", mens T1, T2 og C = G 3/4".

Overtrykksventil eller blindplugg

RME80P kan leveres med overtrykksventil i innløpet eller blindplugg der overtrykksventil ikke ønskes. Databladet viser trykkinnstilling som kode Q, med justeringsområde 20–300 bar, og eksempel på ønsket innstilling som Q180. Kode K brukes når blindplugg er installert.

Den konkrete RME80P/2-F018-tegningen viser overtrykksventil innstilt til 150 bar.

Maks flow og trykk

RME80P-serien er oppgitt med:

• maks flow: 80 l/min

• maks trykk på P, A og B: 250 bar

• maks trykk på T: 50 bar

Dette gjør ventilen aktuell for små og mellomstore elektrisk styrte hydraulikksystemer. T-porten må føres til tank med lavt mottrykk, siden maks tillatt trykk på T er lavere enn på P, A og B.

Typiske bruksområder

Caproni RME80P kan brukes i mange hydrauliske systemer, blant annet:

• mobile maskiner

• landbruksmaskiner

• anleggsmaskiner

• hydraulikkaggregater

• redskapsstyring

• støttebein

• løftefunksjoner

• tippfunksjoner

• hydraulikkmotorer

• transportører

• vinsjer

• små kranfunksjoner

• industrimaskiner

• spesialmaskiner

• maskiner med elektrisk fjernstyring

Fordeler med RME80P-serien

• Elektrisk styrt monoblokkventil

• 1 til 6 sleider

• Maks flow 80 l/min

• Maks trykk 250 bar

• 12VDC eller 24VDC

• IP65

• 100 % ED

• Flere portstandarder

• Åpent senter, lukket senter eller carry-over

• Valgfri overtrykksventil

• Kompakt ventilblokk med få koblinger

• Egnet for nybygg, reparasjon og ombygging

Viktig ved valg av riktig RME80P-variant

RME80P er en ventilserie med flere mulige oppbygginger. Derfor må hele ventilkoden og hydraulisk symbol kontrolleres før bestilling.

Kontroller alltid:

• antall sleider

• sleidefunksjon

• hydraulisk symbol

• senterfunksjon

• åpent eller lukket senter

• carry-over / power beyond

• portstandard

• P-, T-, A- og B-porter

• spenning

• elektrisk kontakt

• overtrykksventil og trykkinnstilling

• maks flow

• maks arbeidstrykk

• returtrykk på T-port

• om funksjonen styrer sylinder eller motor

• om lasten krever lastholdeventil eller oversenterventil i tillegg

Feil senterfunksjon, feil portoppsett eller feil spenning kan gi manglende funksjon eller skade på hydraulikksystemet.

Tekniske hoveddata

Tekniske hoveddata for RME80P / RME80-serien:

• Produkttype: elektrisk monoblokk retningsventil

• Serie: RME80P / RME80

• Ventiltype: solenoid operated monoblock directional control valve

• Antall sleider: 1–6

• Maks flow: 80 l/min

• Maks trykk P, A og B: 25 MPa / 250 bar

• Maks trykk T: 5 MPa / 50 bar

• Tilgjengelige spenninger: 12VDC og 24VDC

• Spenningstoleranse: ±10 %

• Spoleeffekt: 60 W

• Driftssyklus: 100 % ED

• Kapslingsgrad: IP65

• Maks omgivelsestemperatur: -20 til +50 °C

• Hydraulikkvæske: mineralolje

• Viskositetsområde: 10–800 mm²/s

• Filtrering: 0,025 mm

• Oljetemperatur: -20 til +80 °C

• Maks intern lekkasje A/B til T: 40 cm³/min ved 120 bar og 35 cSt

• Portstandarder:

  • M = M22 × 1,5 / M26 × 1,5

  • G = G 1/2" / G 3/4"

  • U = 7/8-14 UNF / 1 1/16-12 UN

• Senter-/videreføringsvalg:

  • R = åpent senter

  • W = lukket senter

  • C = carry-over / power beyond

• Overtrykksventil:

  • Q = justerbar overtrykksventil, 20–300 bar

  • K = blindplugg

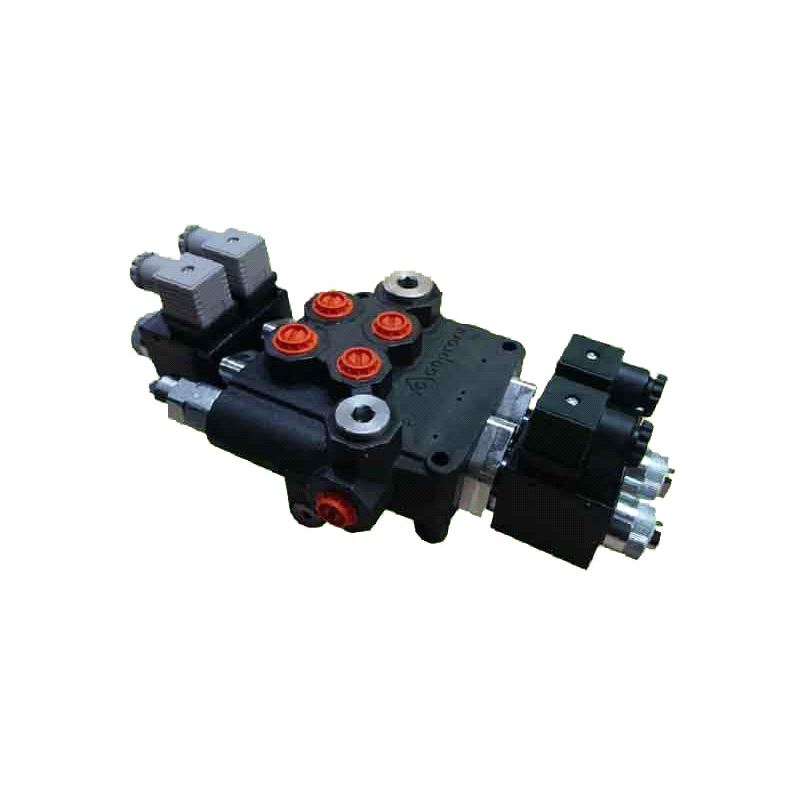

Produktkode RME80P/2-F018

Den aktuelle varianten RME80P/2-F018 er én bestemt oppbygging i RME80P-serien.

Tegningen for denne varianten viser:

• 2 sleider

• maks flow 80 l/min

• maks trykk 250 bar

• P1, P2, A og B: G 1/2"

• T1, T2 og C: G 3/4"

• 24VDC spoler

• spoleeffekt 60 W

• overtrykksventil satt til 150 bar

Ved utskifting må den komplette koden og hydraulisk skjema kontrolleres før bestilling.

For nye anlegg og utskifting

RME80P passer både til nye elektrisk styrte hydraulikksystemer og utskifting av eksisterende ventilblokker.

Ved nybygg brukes ventilen der man ønsker elektrisk styring av én eller flere funksjoner fra bryter, relé, fjernkontroll eller maskinstyring. Ved utskifting må eksisterende ventilkode, portstandard, senterfunksjon, antall sleider, spenning og overtrykksventil kontrolleres.

Ved bytte fra manuell ventil til elektrisk ventil må også det elektriske systemet dimensjoneres for spoleeffekt og driftssyklus.

Hjelp til valg

Ta kontakt dersom du er usikker på hvilken RME80P-variant du trenger.

Send oss gjerne:

• bilde av eksisterende ventil

• komplett ventilkode

• antall seksjoner

• hydraulisk symbol

• portgjenger

• ønsket spenning

• pumpeflow

• arbeidstrykk

• ønsket senterfunksjon

• om du trenger carry-over / power beyond

• ønsket overtrykksventilinnstilling

• hva hver funksjon skal styre

Vi hjelper deg med å finne riktig RME80P elektrisk monoblokk retningsventil til nybygg, reparasjon, ombygging eller utskifting.
