Detaljert beskrivelse – Wilkes Pulse Energized Sleeve hydraulisk støydemper

Wilkes Pulse Energized Sleeve er en serie hydrauliske støydempere og pulsasjonsdempere for hydraulikksystemer. Serien er utviklet for å redusere støy, vibrasjoner, hydrauliske støt og trykkpulsasjoner i rør, slanger og komponenter.

I hydraulikksystemer kan støy og vibrasjon ofte komme fra pumpepulsasjoner, hurtige ventilskift, trykkstøt eller resonans i rør og slanger. En riktig valgt hydraulisk støydemper kan bidra til roligere drift, bedre arbeidsmiljø og redusert belastning på komponenter.

Vedlikeholdsfri demper uten forladetrykk

Energized Sleeve-serien er vedlikeholdsfri og krever ikke forladetrykk. Det betyr at den ikke må forfylles eller kontrolleres på samme måte som tradisjonelle blære- eller membranbaserte pulsasjonsdempere.

Dette gir en enkel og driftssikker løsning der man ønsker å redusere hydraulisk støy og pulsasjoner uten ekstra vedlikeholdsrutiner.

Databladet fremhever blant annet:

• Maintenance Free

• No Pre-Charge Required

• Reduces Noise

• Reduces Vibration

• Absorbs Hydraulic Shock

• Reduces Pulsations

• Easy Inline Installation

• Negligible Pressure Drop

Hvordan den virker

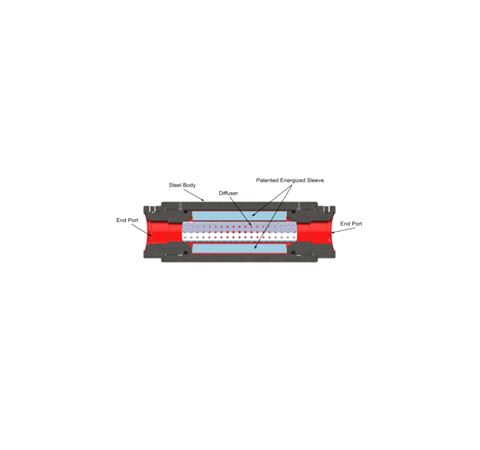

Energized Sleeve-demperen bruker en hydraulisk stabil, konstruert skum-/sleeve-løsning for å dempe hydraulisk støy og pulsasjoner. Databladet beskriver at Energized Sleeve lokalt reduserer den effektive stivheten i hydraulikksystemet, på en måte som kan sammenlignes med blæren i tradisjonelle hydrauliske dempere eller ekspansjonskammeret i en hydraulisk muffler.

Resultatet er at trykkvariasjoner, støt og pulsasjoner kan dempes før de forplanter seg videre i systemet.

Bruksområder

Wilkes Pulse Energized Sleeve brukes i hydraulikksystemer der støy, vibrasjon eller trykkpulsasjoner er et problem.

Typiske bruksområder:

• hydraulikkaggregater

• industrimaskiner

• presseanlegg

• mobile hydraulikksystemer

• marine hydraulikkanlegg

• testbenker

• maskiner med høy pumpestøy

• systemer med pulserende flow

• lange rør- eller slangeløp

• systemer med hydrauliske støt

• anlegg der operatørkomfort og lavt støynivå er viktig

• utskifting av eksisterende Wilkes & McLean suppressor

Flere trykkområder og tilkoblinger

Energized Sleeve-serien leveres i flere trykkområder og tilkoblingstyper.

Vanlige trykkområder:

Tilkoblinger og tilgjengelige størrelser avhenger av valgt trykklasse og modell. Kontroller derfor alltid komplett modellkode før bestilling.

Linjestørrelser og flow

Serien dekker linjestørrelser fra 3/8" til 2", avhengig av trykklasse og tilkoblingstype. Maks flow varierer etter fysisk størrelse og modell.

Typiske modellgrupper i serien:

Velg demper etter faktisk flow, linjestørrelse og tillatt trykk i systemet. For liten demper kan gi dårlig effekt eller uønsket trykkfall. For stor demper kan være unødvendig dyr og plasskrevende.

Modellkode og variantvalg

Modellkoden beskriver blant annet trykklasse, fysisk størrelse, tilkobling og utførelse.

Eksempel på kodeoppbygging:

• WM = Wilkes & McLean / Wilkes Pulse

• 30 = 3000 PSI trykklasse

• 56 / 81 / 138 / 1875 = fysisk størrelse / dempergruppe

• .5BSP / 1BSP / 16SAE / NPT / SF = tilkoblingstype og størrelse

• ES = Energized Sleeve

• SS = rustfri utførelse, der dette er valgt

Eksempel: WM-3056-.5BSP-ES er en Energized Sleeve demper i 3000 PSI-serien med BSPP-tilkobling i valgt størrelse.

Denne teksten er felles for alle varianter. Velg alltid riktig variant ut fra komplett modellkode, trykk, flow, linjestørrelse og tilkobling.

Materiale og utførelse

Standard Energized Sleeve-dempere har strukturelle deler i karbonstål, og utvendige deler er sort oksidert. Databladet oppgir også at ikke-standard belegg og rustfrie utførelser kan leveres på forespørsel.

Rustfri utførelse kan være aktuelt i:

• marine miljøer

• offshore

• prosessindustri

• utendørs installasjoner

• korrosive miljøer

• anlegg med strenge materialkrav

Kontroller alltid materialbehov og miljø før valg av variant.

Plassering i hydraulikksystemet

En hydraulisk støydemper bør plasseres der den har best effekt mot støy, vibrasjon eller pulsasjoner. I mange tilfeller monteres den nær pumpen eller nær den delen av systemet der pulsasjonen oppstår.

Aktuelle plasseringer kan være:

• nær pumpeutløp

• på trykklinje etter pumpe

• nær ventilblokk

• før lange rør- eller slangeløp

• nær komponenter som skaper eller forsterker støy

• på systemer med repeterende trykkstøt

Plassering bør vurderes sammen med systemtrykk, flow, tilgjengelig plass og serviceadkomst.

Viktig ved valg av riktig variant

Velg alltid hydraulisk støydemper etter hele systemet, ikke bare etter gjengestørrelse.

Kontroller alltid:

• maksimalt systemtrykk

• normalt arbeidstrykk

• trykkpulsasjoner

• maks flow

• linjestørrelse

• tilkoblingstype

• gjengestandard

• flensstandard

• oljeviskositet

• driftstemperatur

• plassforhold

• materialkrav

• om demperen skal monteres horisontalt eller vertikalt

• om systemet krever karbonstål eller rustfri utførelse

Feil trykklasse eller feil tilkobling kan gjøre at demperen ikke passer eller ikke er trygg å bruke.

For nye anlegg og utskifting

Ved nybygg velges demper etter forventet pulsasjon, trykk, flow, linjestørrelse og støynivåkrav. Det kan være lurt å planlegge plassering tidlig, slik at demperen får riktig monteringssted og nok serviceplass.

Ved utskifting bør komplett modellkode, trykklasse, tilkobling, linjestørrelse og mål kontrolleres. Energized Sleeve-serien kan i mange tilfeller brukes som erstatning for Wilkes & McLean blærebaserte støydempere, men modellkode og dimensjoner bør alltid kontrolleres før bestilling.

Hjelp til valg

Ta kontakt dersom du er usikker på hvilken Wilkes Pulse Energized Sleeve-variant du trenger.

Send oss gjerne:

• bilde av eksisterende demper

• komplett modellkode

• systemtrykk

• maks trykk

• maks flow

• linjestørrelse

• gjengestandard eller flensstandard

• type hydraulikkpumpe

• hvor i systemet demperen skal monteres

• om problemet er støy, vibrasjon, slag eller pulsasjoner

• om miljøet krever rustfri utførelse

Vi hjelper deg med å finne riktig hydraulisk støydemper / pulsasjonsdemper til nybygg, reparasjon, ombygging eller utskifting.
