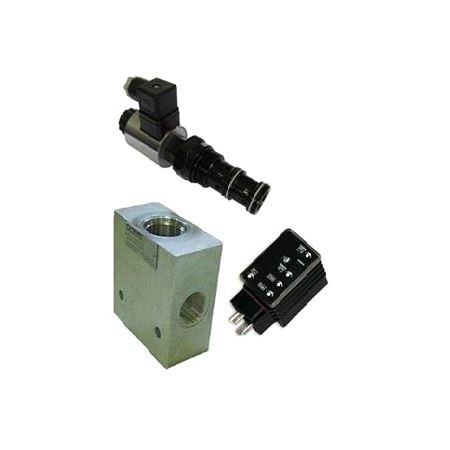

Detaljert beskrivelse – Ponar WDUD10 proportional 3-veis flowregulator

Ponar WDUD10 er en elektrisk proporsjonal 3-veis flowregulator / mengderegulator for hydraulikksystemer der oljemengden til en funksjon skal reguleres trinnløst med elektrisk signal.

Ventilen brukes for å regulere hastigheten på en hydraulisk aktuator, som oftest en sylinder eller hydraulikkmotor. Databladet beskriver at innkommende olje i port 1 deles i to strømmer: regulert hovedflow til port 3 og restflow til port 2, som kan ledes til tank eller til forsyning av en annen aktuator.

Proporsjonal regulering av flow

WDUD10 reguleres elektrisk med proporsjonalspole. Når styrestrømmen til spolen endres, endres posisjonen på strupeelementet i ventilen. Dette gir trinnløs regulering av flowen til forbrukeren.

Typiske bruksområder:

• trinnløs hastighetsregulering av hydraulikkmotor

• regulering av matehastighet

• styring av transportør

• styring av vals, børste, sag eller roterende utstyr

• kontrollert sylinderhastighet

• prioritert flow til en delkrets

• elektrisk justerbar hydraulikkfunksjon

• automatiserte maskinfunksjoner

Dette er en mer avansert løsning enn en manuell strupeventil, fordi flowen kan justeres elektrisk fra styreskap, potmeter, maskinstyring eller PLS.

3-veis funksjon med regulert flow og restflow

WDUD10 er en 3-veis flowregulator.

Portfunksjon:

• Port 1 / P = innløp fra pumpe

• Port 3 / A = regulert flow til forbruker

• Port 2 / B = restflow til tank eller videre krets

Dette betyr at pumpens oljemengde ikke bare strupes bort. Ventilen prioriterer den regulerte oljemengden til forbrukeren, mens overskytende olje ledes videre.

Dette kan gi en mer praktisk og effektiv oppbygging i systemer der en funksjon bare trenger en del av pumpeflowen.

Trykkkompensert for stabilere hastighet

WDUD10 består av en differensialventil og en proporsjonalt elektrisk styrt strupeventil. Differensialventilen arbeider for å holde flowen gjennom målestrupen stabil. Databladet beskriver at flowen til port 3 holdes konstant uavhengig av trykket på forsyningssiden, og at flowen avhenger av posisjonen på strupeelementet.

Dette gjør ventilen egnet der hastigheten skal være mer stabil enn med en vanlig enkel strupeventil.

Flowområder 25, 50 og 90 l/min

WDUD10-serien finnes i flere flowområder.

Riktig variant velges ut fra ønsket regulert flow til forbrukeren og total flow inn på ventilen.

Produktkoden på produktsiden inneholder 50, som normalt angir flowområde opptil 50 l/min.

Cartridgeventil for blokk eller monteringsplate

WDUD10 er en cartridgeventil og monteres i egnet ventilblokk eller monteringsplate.

Databladet viser to tilkoblingsutførelser:

• M1 = cavity M33 × 2

• U1 = cavity 1-5/16-12 UN

Tiltrekkingsmoment for cartridgeventilen er oppgitt til 60–65 Nm.

Dette er viktig ved utskifting eller bygging av egen blokk. Cavity-mål, O-ringer og monteringskrav må følges nøye.

3UL10/4 monteringsplate

I enkelte produktpakker brukes WDUD10 sammen med 3UL10/4 monteringsplate.

3UL10/4 er en plate med gjengede rørtilkoblinger for montering av NS10 cartridgeventiler. Databladet beskriver platen som en løsning for å montere cartridgeventiler i nominell størrelse 10, for eksempel trykkventiler eller retningsventiler, og koble dem til rør via platehuset.

For 3UL10/4-G4 er rørtilkoblingene oppgitt som G 3/4, med tre tilkoblinger.

Dette gjør at WDUD10 kan leveres som en praktisk rørmontert enhet i stedet for kun som løs cartridgeventil.

20RE10E elektronisk regulator

WDUD10 skal styres med egnet elektronisk regulator for proporsjonalspolen. Databladet anbefaler blant annet 20RE10E for drift med stabilisert 12–24 VDC og maks strøm satt til 1,5 A.

20RE10E er en kontrollerbar strømforsterker for proporsjonalspoler. Den har blant annet stabil utgangsstrøm, justerbar minimumsstrøm, justerbar maksimumsstrøm, uavhengig rampetid opp/ned og justerbar dither-/biasfrekvens. Forsyningen er stabilisert 12–24 VDC, styresignal 0–10 V, utgangsstrøm opptil 2,5 A, rampetid 0–5 sekunder og kapslingsgrad IP65.

Regulatoren er bygget som en pluggmodul som monteres direkte på ventilen, men må bestilles og kobles korrekt etter skjema.

Elektrisk styring og signal

Med 20RE10E kan ventilen styres med 0–10 V kontrollsignal. Dette gjør løsningen egnet for:

• potmeterstyring

• analogt signal fra PLS

• maskinstyring

• regulering fra operatørpanel

• automatisk hastighetsstyring

• rampet oppstart og nedbremsing

Rampetid kan være nyttig for å unngå brå start/stopp på hydraulikkmotorer eller sylindere.

Typiske bruksområder

Ponar WDUD10 kan brukes i mange hydrauliske systemer der elektrisk justerbar flow er ønsket:

• hydraulikkaggregater

• mobile maskiner

• industrimaskiner

• spesialmaskiner

• matefunksjoner

• transportbånd

• sagbruk og vedmaskiner

• hydraulikkmotorer

• roterende børster

• valser

• kappsager

• produksjonslinjer

• testbenker

• presser og hjelpefunksjoner

• delkretser med prioritert flow

• maskiner der hastighet skal justeres elektrisk

Fordeler med Ponar WDUD10

• Elektrisk proporsjonal flowregulering

• Trinnløs justering av oljemengde

• 3-veis funksjon med regulert flow og restflow

• Stabil flow uavhengig av trykk på pumpesiden

• Flere flowområder: 25, 50 og 90 l/min

• Maks arbeidstrykk 210 bar

• Cartridgeutførelse for blokk eller plate

• Kan leveres sammen med 3UL10/4 monteringsplate

• Kan styres med 20RE10E elektronisk regulator

• Egnet for hydraulikkmotorer, sylindere og matefunksjoner

• God løsning for automatiserte hydraulikkfunksjoner

Viktig ved valg av riktig variant

Ved valg av WDUD10 må både hydraulisk og elektrisk oppbygging kontrolleres.

Kontroller alltid:

• ønsket regulert flow

• total flow inn på port 1

• om 25, 50 eller 90 l/min variant passer best

• maks arbeidstrykk

• minimum arbeidstrykk

• om restflow skal til tank eller videre til annen funksjon

• cartridge-tilkobling M1 eller U1

• om ventil skal monteres i blokk eller på 3UL10/4 plate

• ønsket tetningsmateriale

• om 20RE10E eller annen regulator skal brukes

• forsyningsspenning 12–24 VDC

• styresignal 0–10 V

• maks strøm til spole

• rampetid og ønsket respons

• oljeviskositet, temperatur og filtrering

Feil flowområde, feil cavity eller feil elektronisk styring kan føre til dårlig regulering eller manglende funksjon.

Tekniske hoveddata

Tekniske data for WDUD10-serien:

• Produkttype: 3-veis proporsjonal flowregulator

• Produsent: Ponar Wadowice

• Serie: WDUD10

• Nominell størrelse: NS10

• Utførelse: cartridgeventil

• Maks arbeidstrykk: 21 MPa / 210 bar

• Minimum arbeidstrykk: 1,8 MPa / 18 bar

• Flowområder: 25, 50 eller 90 l/min

• Maks flow i port 1:

  • 50 l/min for 25-variant

  • 90 l/min for 50-variant

  • 150 l/min for 90-variant

• Maks strøm til proporsjonalspole: 1,5 A

• Spolemotstand: 5,4 Ω ved 20 °C

• Elektrisk tilkobling: DIN 43650-A / ISO 4400

• Anbefalt regulator: 20RE10E

• Hydraulikkvæske: mineralolje

• Viskositetsområde: 2,8–380 mm²/s

• Nominell viskositet: 37 mm²/s ved 55 °C

• Anbefalt oljetemperatur: 40–55 °C

• Oljetemperatur i tank: -20 til +70 °C

• Omgivelsestemperatur: -20 til +50 °C

• Filtrering:

  • krav: 16 µm

  • anbefalt: 10 µm

• Tiltrekkingsmoment: 60–65 Nm

• Vekt WDUD10: ca. 1,1 kg

Tekniske data for 20RE10E regulator:

• Produkttype: kontrollerbar strømforsterker

• Forsyning: stabilisert 12–24 VDC

• Styresignal: 0–10 V

• Rampetid: 0–5 sekunder

• Minimum utgangsstrøm: 0–600 mA

• Maks utgangsstrøm: opptil 2,5 A

• Biasfrekvens: 100–420 Hz

• Tillatt spolemotstand: 3–24 Ω

• Beskyttelsesgrad: IP65

• Driftstemperatur: 0–50 °C

• Vekt: ca. 0,09 kg

For nye anlegg og utskifting

WDUD10 passer både til nye hydraulikksystemer og ved utskifting av eksisterende proporsjonale flowregulatorer.

Ved nybygg kan ventilen brukes for å lage elektrisk justerbar hastighet på hydraulikkmotor, sylinder eller matefunksjon. Ved utskifting må man kontrollere komplett ventilkode, flowområde, cavity, elektronikk, spoledata og hydraulisk funksjon.

Dersom eksisterende løsning har monteringsplate 3UL10/4 og 20RE10E regulator, bør både plate, cartridge, O-ringer, regulator og elektrisk signal kontrolleres før bestilling.

Hjelp til valg

Ta kontakt dersom du er usikker på hvilken WDUD10-variant du trenger.

Send oss gjerne:

• hydraulikkskjema

• ønsket regulert flow

• total pumpeflow

• maks arbeidstrykk

• hva ventilen skal regulere

• om restflow skal til tank eller videre krets

• ønsket styresignal

• om du trenger 20RE10E regulator

• om du trenger monteringsplate 3UL10/4

• bilde av eksisterende ventil eller komplett ventilkode

Vi hjelper deg med å finne riktig proporsjonal 3-veis flowregulator til nybygg, reparasjon, ombygging eller utskifting.
