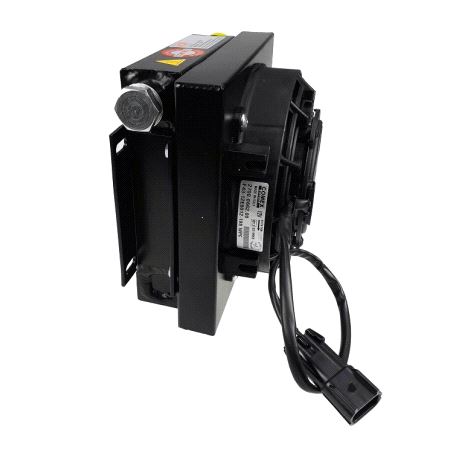

Detaljert beskrivelse – Oljekjøler 40 L/min RAL 170-serien

RAL 170-serien er en kompakt luft/olje-kjøler for hydraulikksystemer der hydraulikkoljen trenger ekstra kjøling. Kjøleren brukes normalt i retur- eller lavtrykkskrets, og er aktuell der oljetemperaturen blir for høy under drift.

Denne serien er beregnet for oljeflow fra 5 til 40 l/min, avhengig av driftsforhold og valgt variant.

Hvorfor bruke oljekjøler?

For høy oljetemperatur er en vanlig årsak til driftsproblemer i hydraulikksystemer. Når oljen blir for varm, faller viskositeten, smøreevnen reduseres, og både olje og komponenter kan få kortere levetid.

En riktig dimensjonert oljekjøler kan bidra til:

• lavere og mer stabil oljetemperatur

• bedre driftssikkerhet

• lengre levetid på hydraulikkolje

• bedre levetid på pakninger og tetninger

• redusert risiko for varmgang

• mer stabil funksjon i ventiler og pumper

• mindre temperaturrelatert lekkasje og slitasje

Ulike vifte- og spenningsutførelser

RAL 170-serien kan leveres med ulike vifte- og spenningsutførelser, avhengig av valgt variant. Det gjør serien aktuell både for mobile anlegg og stasjonære hydraulikksystemer.

12 V DC-varianten er godt egnet for mobile hydraulikksystemer, mindre maskiner, båter, kjøretøy og aggregater med 12 V elektrisk anlegg.

Typiske elektriske data for 12 V DC-variant:

Kontroller alltid at strømforsyning, sikring, bryter, relé og kabeldimensjon passer til valgt viftevariant.

Flow og trykk

RAL 170-serien er beregnet for oljeflow opptil 40 l/min. Kjøleren bør normalt monteres i retur- eller lavtrykkslinje, ikke direkte i høytrykkslinjen fra pumpen.

Viktig:

• kontroller maks trykk for valgt variant

• kontroller returtrykk og trykkfall

• vurder trykkfall ved kald olje

• bruk riktig dimensjonerte slanger

• vurder bypass eller termostat ved behov

• unngå at kjøleren utsettes for trykkstøt over tillatt grense

Ved kald olje eller høy viskositet kan trykkfallet gjennom kjøleren bli høyere enn ved varm olje.

Bruksområder

Oljekjøleren brukes i hydraulikksystemer der varmeutvikling må reduseres.

Typiske bruksområder:

• små hydraulikkaggregater

• mobile hydraulikkanlegg

• landbruksmaskiner

• vedmaskiner

• vinsjer

• kraner

• presser

• båthydraulikk

• servicebiler

• små anleggsmaskiner

• transportører

• spesialmaskiner

• systemer med liten oljetank

• systemer med lang driftstid

Den er spesielt aktuell i anlegg der hydraulikken går lenge, der oljetanken er liten, eller der omgivelsestemperaturen gjør at oljen blir for varm.

Montering

Kjøleren bør monteres slik at den får god luftgjennomstrømning. Unngå plassering der luftstrømmen blokkeres av deksel, tank, rammeverk eller annet utstyr.

Ved montering bør man kontrollere:

• at kjøleren står godt beskyttet

• at luft kan trekkes gjennom kjøleelementet

• at viften har fri lufttilførsel

• at varm luft ikke blåses rett tilbake mot kjøleren

• at slanger ikke belaster tilkoblingene

• at kjøleren er godt festet mot vibrasjon

• at elektrisk tilkobling er sikret mot fukt, vibrasjon og mekanisk skade

Dersom varianten har sugevifte, trekker viften luft gjennom kjøleren. Plassering og luftretning bør vurderes slik at kjøleren får mest mulig effektiv kjøling.

Viktig ved valg av oljekjøler

Oljekjøler må velges etter faktisk varmeutvikling i systemet, ikke bare etter oljeflow.

Kontroller alltid:

• oljeflow gjennom kjøleren

• ønsket oljetemperatur

• hvor mye varme som skal fjernes

• arbeidssyklus

• omgivelsestemperatur

• tankstørrelse

• oljetype og viskositet

• trykkfall gjennom kjøleren

• maks tillatt trykk

• elektrisk spenning

• vifteutførelse

• tilgjengelig monteringsplass

• behov for termostat, bypass eller temperaturstyring

Dersom kjøleren er for liten, vil oljetemperaturen fortsatt bli for høy. Dersom den monteres feil, kan kjøleeffekten bli betydelig lavere enn forventet.

Viktig om returtrykk og kald olje

Ved kald olje eller høy viskositet kan trykkfallet gjennom kjøleren bli høyere enn ved varm olje. Dette kan gi økt returtrykk.

I systemer med høy flow, kaldstart, lange slanger eller små returventiler bør det vurderes:

• bypassventil

• termostatstyrt omløp

• større returledning

• større kjøler

• montering på separat kjølekrets

• kontroll av returtrykk mot komponentenes maksgrenser

For høyt returtrykk kan påvirke ventiler, motorer, sylindre og tetninger.

For nye anlegg og ettermontering

Ved nybygg kan oljekjøleren dimensjoneres sammen med tank, pumpe, ventiler og arbeidssyklus. Ved ettermontering bør man først kartlegge hvorfor oljen blir varm.

Vanlige årsaker til høy oljetemperatur:

• for liten tank

• for høy flow gjennom små ventiler eller slanger

• konstant kjøring over overtrykksventil

• for liten returledning

• høy driftstid

• lite luft rundt eksisterende aggregat

• feil oljeviskositet

• intern lekkasje i pumpe, ventil eller motor

Oljekjøler hjelper med å fjerne varme, men årsaken til unormal varmeutvikling bør også kontrolleres.

Hjelp til valg

Ta kontakt dersom du er usikker på hvilken oljekjøler eller variant du trenger.

Send oss gjerne:

• oljeflow i l/min

• arbeidstrykk og returtrykk

• tankstørrelse

• oljetemperatur i drift

• ønsket oljetemperatur

• ønsket spenning

• vifteutførelse

• tilgjengelig monteringsplass

• bruksområde

• driftstid

• bilder av eksisterende anlegg

• om kjøleren skal stå i retur, bypass eller separat kjølekrets

Vi hjelper deg med å vurdere riktig oljekjøler til hydraulikksystemet.
