Detaljert beskrivelse – avlastningsventil / bypassventil for FR-pumper

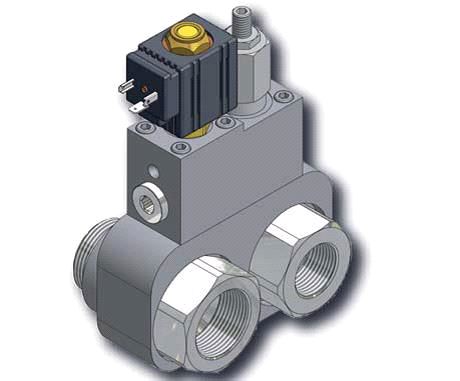

Dette er en avlastningsventil / bypassventil med trykkregulatorfunksjon for FR bent axis-pumper. Ventilen brukes i hydraulikksystemer der pumpen kan være i drift kontinuerlig, og der oljestrømmen må kunne avlastes når hydraulikkfunksjonen ikke er i arbeid.

Databladet beskriver ventilen som en bypass valve with pressure regulator valve, som kan brukes i applikasjoner der pumpen er i drift konstant.

FR-pumper er fastvolum bent axis-pumper. Når en fastvolumspumpe drives kontinuerlig fra PTO/kraftuttak, må oljen ha en kontrollert vei videre i systemet. En bypass-/avlastningsventil kan derfor være en viktig del av oppbyggingen, særlig på mobile hydraulikkanlegg der pumpen går selv om funksjonen ikke brukes hele tiden.

For FR 40/60 og FR 80/110

Bypassventilen leveres i to hovedvarianter:

Riktig variant velges etter hvilken FR-pumpe ventilen skal brukes sammen med. Databladet oppgir egne mål og portstørrelser for FR 40/60 og FR 80/110.

Når brukes en bypass-/avlastningsventil?

Ventilen er aktuell i hydraulikksystemer der pumpen drives kontinuerlig, men der hydraulikkfunksjonen bare brukes periodevis.

Typiske eksempler:

• lastebilhydraulikk

• PTO-drevne hydraulikksystemer

• mobile hydraulikkanlegg

• tipp

• kran

• krokbil

• walking floor

• vinsj

• containerhåndtering

• aggregater med fastvolumspumpe

• anlegg der pumpen går mens funksjonen venter

I slike systemer kan en avlastningsventil bidra til at pumpens oljestrøm håndteres kontrollert når det ikke er aktivt arbeid i funksjonen.

Bypass med trykkregulator

Ventilen har bypassfunksjon og trykkregulatorfunksjon. Det gjør den relevant der man ønsker kontrollert avlastning og trykkstyring i et system med FR-pumpe.

Ved bruk må trykkinnstilling og systemoppbygging vurderes sammen med:

• pumpevolum

• flow

• driftsturtall

• arbeidstrykk

• retur/tanklinje

• ventilblokk

• overtrykksventil

• slangedimensjoner

• oljetemperatur

• driftssyklus

Feil trykkinnstilling eller feil oppbygging kan gi varmgang, unødvendig energitap, dårlig funksjon eller skade på hydraulikkomponenter.

Portstørrelser og tilkobling

Portstørrelsene varierer etter valgt variant.

FR 40/60-varianten har:

• S-port: 1" BSP

• P-port: 3/4" BSP

FR 80/110-varianten har:

• S-port: 1 1/4" BSP

• P-port: 1" BSP

Kontroller alltid at portstørrelse, slanger og koblinger passer til aktuell pumpe, flow og montering. For små slanger eller unødvendige restriksjoner kan gi trykkfall, varmeutvikling og redusert driftssikkerhet.

Viktig ved valg av riktig variant

Velg variant etter hvilken FR-pumpe og hvilket system ventilen skal brukes i.

Kontroller alltid:

• FR-pumpestørrelse

• pumpevolum

• ønsket flow

• driftsturtall

• arbeidstrykk

• portstørrelser

• retur/tanklinje

• trykkinnstilling

• systemets øvrige ventiler

• om pumpen går kontinuerlig

• tankstørrelse

• filtrering

• kjøling

• oljetemperatur

• plassforhold og montering

Dersom pumpen bare går kortvarig, eller kobles helt ut når hydraulikken ikke brukes, kan behovet for bypass-/avlastningsventil være annerledes enn i et system der pumpen går kontinuerlig.

Bruksområder

Avlastningsventil / bypassventil for FR-pumper brukes typisk i mobile hydraulikksystemer der pumpen drives fra PTO/kraftuttak.

Aktuelle bruksområder:

• FR 40-pumpe

• FR 60-pumpe

• FR 80-pumpe

• FR 110-pumpe

• lastebilhydraulikk

• PTO-hydraulikk

• tipp

• kran

• krokbil

• walking floor

• vinsj

• containerhåndtering

• mobile hydraulikkaggregater

• spesialmaskiner

Ventilen er spesielt relevant der pumpen kan være i drift kontinuerlig, og der oljestrømmen må avlastes kontrollert når funksjonen ikke arbeider.

For nye anlegg og utskifting

Ved nybygg bør bypassventil vurderes sammen med pumpe, ventiler, tank, filter, slanger og øvrig systemoppbygging. Den må dimensjoneres etter pumpevolum, flow, arbeidstrykk og hvordan anlegget brukes.

Ved utskifting må eksisterende ventil, portstørrelser, pumpe, slanger og monteringsmål kontrolleres. Velg variant som passer riktig FR-pumpestørrelse.

Hjelp til valg

Ta kontakt dersom du er usikker på hvilken variant du trenger.

Send oss gjerne:

• bilde av eksisterende ventil

• bilde av FR-pumpen

• hvilken FR-pumpe som brukes

• pumpevolum

• driftsturtall

• ønsket flow

• arbeidstrykk

• portstørrelser

• hva pumpen driver

• om pumpen går kontinuerlig

• informasjon om ventilblokk og retur til tank

Vi hjelper deg med å finne riktig avlastningsventil / bypassventil til FR-pumpe, enten det gjelder nybygg, reparasjon, ombygging eller utskifting.
