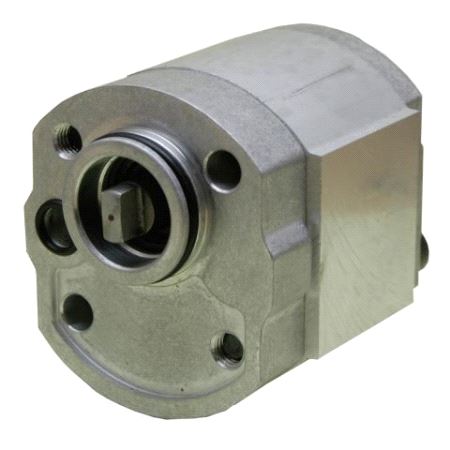

Detaljert beskrivelse – Caproni 10A(C)…X302 tannhjulspumpe

Caproni 10A(C)…X302 er en kompakt fastvolum tannhjulspumpe i størrelse 1. Pumpen er laget for hydraulikksystemer der man trenger en liten og driftssikker pumpe med fast oljemengde per omdreining.

Denne X302-utførelsen har trykkløp i frontflensen og sugeport i baklokket. Det gjør den aktuell i anlegg der portplassering og byggemål må stemme med eksisterende montering.

Pumpeserien finnes i flere pumpevolum og med både A- og C-rotasjon. Riktig variant velges etter ønsket flow, turtall, arbeidstrykk, rotasjonsretning og mekanisk innbygging.

Flere pumpevolum i samme serie

10A(C)…X302-serien dekker flere slagvolum fra 1,0 til 9,8 cm³/omdr. Flow ved 1500 o/min går fra ca. 1,40 til 13,97 l/min, avhengig av pumpevolum.

Noen pumpevolum kan være spesialbestilling. Kontroller alltid lagerstatus og aktuell variant ved bestilling.

Rotasjon A og C

Pumpene leveres med A- eller C-rotasjon.

• A = mot ur

• C = med ur

Riktig rotasjonsretning er viktig for at pumpen skal suge og levere olje riktig. Feil rotasjon kan gi manglende oljeforsyning, støy, varmgang og pumpeskade.

Dersom riktig dreieretning ikke er på lager, kan vi normalt snu pumpen for kunden før levering. Ved utskifting er det lurt å sende bilde av eksisterende pumpe, slik at rotasjon, portplassering og montering kan kontrolleres.

Trykkløp i frontflens og sugeport i baklokket

Denne X302-utførelsen har en portløsning der trykkløpet ligger i frontflensen, mens sugeporten ligger i baklokket.

Dette er viktig ved utskifting, fordi en pumpe med samme slagvolum og rotasjon ikke nødvendigvis passer dersom portplassering eller byggemål er annerledes.

Kontroller derfor alltid:

• sugeportens plassering

• trykkuttakets plassering

• frontflens

• baklokk

• innbyggingsmål

• aksling og kobling

• rotasjonsretning

Bruksområder

Caproni 10A(C)…X302 brukes i små og mellomstore hydraulikksystemer der man trenger en kompakt fastvolumspumpe.

Typiske bruksområder:

• hydraulikkaggregater

• landbruksmaskiner

• mobile maskiner

• ROV-utstyr

• marint og offshore utstyr

• vedmaskiner

• små presser

• løftefunksjoner

• smøresystemer

• spesialmaskiner

• industrimaskiner

• utskifting av eksisterende Caproni-pumpe

• kompakte hydraulikkanlegg

Pumpen er spesielt aktuell der det er lite plass, og der portplassering i frontflens og baklokk passer godt med eksisterende oppbygging. Den brukes også ved utskifting og reparasjon på mindre hydraulikksystemer i ROV-utstyr og annet marint/offshore utstyr.

Ikke anbefalt med sugesil / sugefilter

Vi anbefaler normalt ikke sugesil eller sugefilter på denne typen tannhjulspumpe i norske hydraulikkanlegg.

En restriksjon på sugesiden kan gi problemer, spesielt ved kald olje, høy flow eller lange sugeslanger.

Mulige problemer med sugesil:

• kavitasjon

• støy

• varmgang

• dårlig oljefylling i pumpen

• redusert levetid

• skade på pumpe og tetninger

Bruk heller:

• ren hydraulikktank

• riktig dimensjonert sugeledning

• kort og åpen sugeside

• god returfiltrering

• riktig oljeviskositet

• lufting og god tankutforming

God sugeside er viktig for driftssikkerhet og levetid.

Viktig ved valg av riktig variant

Tannhjulspumpe må velges etter hele systemet, ikke bare pumpevolum.

Kontroller alltid:

• komplett pumpekode

• pumpevolum

• ønsket flow

• driftsturtall

• arbeidstrykk

• rotasjonsretning

• portplassering

• flens og byggemål

• aksling og kobling

• sugeledning

• trykkledning

• tilgjengelig motoreffekt

• hydraulikkolje og temperatur

• filtrering

• overtrykksventil i systemet

Pumpen skal alltid beskyttes med riktig dimensjonert overtrykksventil i hydraulikksystemet.

Doble og triple pumpeutførelser

Caproni 10-serien kan også leveres i andre utførelser, blant annet som doble og triple pumpeutførelser.

Dersom du trenger dobbel pumpe, trippel pumpe, annet pumpevolum, annen portløsning eller erstatning for en eksisterende Caproni-pumpe, kan vi sjekke riktig løsning på forespørsel.

Tekniske hoveddata

• Produkttype: Tannhjulspumpe

• Serie: Caproni 10A(C)…X302

• Pumpestørrelse: størrelse 1 / gruppe 10

• Pumpetype: utvendig tannhjulspumpe

• Fortrengning: fast

• Pumpevolum: 1,0–9,8 cm³/omdr

• Flow ved 1500 o/min: ca. 1,40–13,97 l/min

• Flow ved maks turtall: ca. 3,26–18,62 l/min

• Maks arbeidstrykk: 120–250 bar, avhengig av variant

• Maks turtall: 2000–3500 o/min, avhengig av variant

• Rotasjon: A eller C

• A = mot ur

• C = med ur

• Sugeport: i baklokket

• Trykkløp: i frontflens

For nye anlegg og utskifting

Ved nybygg velges pumpevolum etter ønsket oljemengde, turtall og arbeidstrykk. Ved utskifting må komplett pumpekode, rotasjon, portplassering, aksling, flens og byggemål kontrolleres.

En pumpe kan ha riktig størrelse og flow, men likevel være feil dersom rotasjon eller portplassering ikke stemmer.

Dersom eksisterende pumpe er slitt, skadet eller utgått, kan vi ofte finne riktig erstatning basert på bilder, mål og pumpekode.

Hjelp til valg

Ta kontakt dersom du er usikker på hvilken variant du trenger.

Send oss gjerne:

• bilde av eksisterende pumpe

• komplett pumpekode

• maskintype eller utstyrstype, for eksempel ROV

• ønsket flow

• turtall

• arbeidstrykk

• rotasjonsretning

• portplassering

• flensmål

• akseltype

• hva pumpen skal drive

• om du trenger enkel, dobbel eller trippel pumpe

Vi hjelper deg med å finne riktig Caproni 10A(C)…X302-pumpe eller annen passende Caproni tannhjulspumpe til nybygg, reparasjon, ombygging eller utskifting.
