Detaljert beskrivelse – PTO Scania ED-120 med support

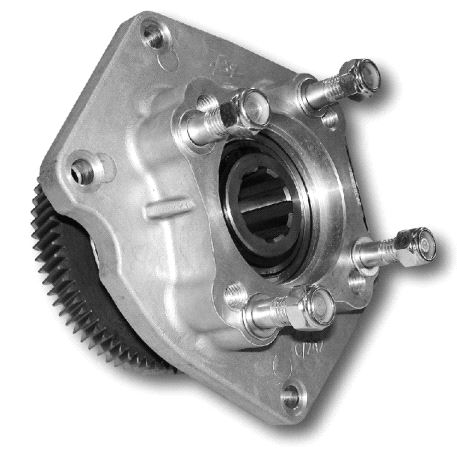

Dette produktet er en PTO-adapter med support/lager for Scania ED 120-motorer. Adapteren brukes for å montere og drive en hydraulikkpumpe fra motorens kraftuttaksløsning.

Databladet beskriver produktet som et adapter kit med lagerstøtte for montering av ISO 4-bolts pumper på Scania ED 120-motorer. Løsningen er derfor aktuell der en hydraulikkpumpe skal bygges inn på Scania ED 120 og man ønsker en mekanisk stabil montering med support.

PTO-adapter med support

Support/lagerfunksjonen er viktig fordi den bidrar til å støtte opp den mekaniske forbindelsen mellom motor/PTO og hydraulikkpumpe. Dette er spesielt relevant i mobile hydraulikksystemer der pumpen kan bli utsatt for vibrasjoner, belastning og varierende drift.

Adapteren brukes sammen med hydraulikkpumpe med riktig flens og akselutførelse. Før bestilling må det kontrolleres at pumpen som skal monteres passer mot adapterens ISO 4-bolts utførelse, aksel/spline, rotasjonsretning og byggemål.

Tekniske hoveddata

Tekniske hoveddata fra databladet:

Verdiene må alltid kontrolleres mot aktuell motor, pumpe, driftsturtall, arbeidstrykk og hydraulikkfunksjon før montering.

Bruksområder

PTO Scania ED-120 med support brukes der Scania ED 120-motoren skal drive hydraulikkpumpe.

Typiske bruksområder:

• lastebilhydraulikk

• hydraulikkaggregater

• spesialpåbygg

• tippfunksjoner

• kranfunksjoner

• vinsj

• transportør

• tank-/bulkrelatert utstyr

• marint eller mobilt utstyr med Scania-motor

• industrimaskiner med Scania ED 120

• utskifting av eksisterende PTO-/adapterløsning

Løsningen er særlig aktuell ved reparasjon, ombygging eller nybygg der man skal drive hydraulikk direkte fra Scania-motoren.

Viktig ved valg av hydraulikkpumpe

PTO-adapteren må alltid vurderes sammen med hydraulikkpumpen som skal monteres.

Kontroller alltid:

• pumpeflens

• aksel/spline

• pumperotasjon

• pumpevolum

• ønsket flow

• driftsturtall

• arbeidstrykk

• tilgjengelig moment

• tilgjengelig effekt

• tillatt belastning på adapter og motoruttak

• slangedimensjoner

• tankstørrelse

• filtrering

• kjølebehov

• overtrykksventil

En for stor pumpe kan kreve mer moment eller effekt enn adapter, motor eller drivlinje er beregnet for. En for liten pumpe kan gi for lav flow og treg hydraulikkfunksjon.

Moment, effekt og pumpevalg

Databladet oppgir kontinuerlig moment til 300 Nm og intermitterende moment til 350 Nm. Det betyr at pumpens belastning må vurderes mot både arbeidstrykk og pumpevolum.

Som hovedregel gir høyere trykk og større pumpevolum høyere momentbehov. Ved høy belastning over tid bør man dimensjonere konservativt og kontrollere at systemet har riktig trykkbegrensning.

Kontroller spesielt:

• maks arbeidstrykk

• trykkinnstilling på overtrykksventil

• pumpevolum i cm³/omdr

• faktisk motorturtall/PTO-turtall

• driftstid

• om belastningen er kontinuerlig eller periodevis

• oljetemperatur og kjøling

Rotasjon og utveksling

Databladet oppgir pumperotasjon som høyre / right hand og utveksling motor–PTO som 1:1,19. Dette må kontrolleres mot hydraulikkpumpen som skal brukes.

Feil rotasjon kan føre til at pumpen ikke suger olje riktig, og kan gi:

• manglende flow

• støy

• varmgang

• kavitasjon

• pumpeskade

Ved utskifting bør eksisterende pumpe, adapter, monteringsretning og rotasjon dokumenteres med bilder før bestilling.

Andre PTO-er og adaptere til andre bilmerker

Selv om denne siden gjelder PTO-adapter til Scania ED 120, kan vi også skaffe tilsvarende PTO-er, adaptere og hydraulikkløsninger til mange andre lastebilmerker, industrikjøretøy og girkasser.

Bezares leverer PTO-løsninger for en lang rekke merker og girkasser, blant annet Allison, ZF, Renault, Mitsubishi, Volvo, MAN, Scania, Isuzu, Iveco, DAF og Hino.

Aktuelle eksempler:

• Scania PTO

• Volvo PTO

• MAN PTO

• Mercedes-Benz PTO

• DAF PTO

• Iveco PTO

• Renault PTO

• Allison PTO

• ZF PTO

• PTO til industrikjøretøy

• PTO-adaptere

• gearadaptere

• hydraulikkpumper til PTO

• komplette hydraulikkløsninger til påbygg

Dersom ønsket PTO ikke ligger i nettbutikken, kan vi ofte sjekke riktig løsning basert på bilmerke, girkasse, motor, chassisnummer, bilde eller eksisterende PTO-kode.

Viktig ved valg av riktig PTO-løsning

PTO og adapter må velges etter hele systemet, ikke bare etter bilmerke.

Kontroller alltid:

• bilmerke

• motortype

• girkassetype

• chassisnummer

• eksisterende PTO-kode, dersom tilgjengelig

• ønsket uttakstype

• ønsket rotasjon

• utveksling

• tilgjengelig moment

• tilgjengelig effekt

• driftstid

• pumpeflens

• pumpevolum

• arbeidstrykk

• hydraulikkfunksjon

• plassforhold

• om pumpen skal gå kontinuerlig eller periodevis

Feil PTO eller adapter kan gi feil rotasjon, feil turtall, manglende klaring, overbelastning eller feil montering.

Viktig om hydraulikksystemet

PTO-adapteren er bare én del av hydraulikksystemet. Hele anlegget må dimensjoneres riktig.

Kontroller:

• riktig pumpe

• riktig tankstørrelse

• riktig dimensjonert sugeledning

• korrekt trykkledning

• returfilter

• eventuell oljekjøling

• overtrykksventil

• ventilblokk

• slanger og koblinger

• oljetype og temperatur

Hydraulikkpumpen skal alltid beskyttes med korrekt innstilt overtrykksventil. For høy belastning eller feil oppbygging kan skade pumpe, PTO, adapter, motor eller hydraulikkomponenter.

For nye anlegg og utskifting

Ved nybygg velges PTO, adapter og pumpe etter ønsket hydraulikkfunksjon, driftstid, arbeidstrykk, flow og tilgjengelig effekt.

Ved utskifting bør eksisterende adapter, PTO, pumpe, merkeskilt, motortype, girkasse og monteringsforhold kontrolleres. Send gjerne bilder fra flere vinkler, så er det enklere å kontrollere riktig løsning.

Hjelp til valg

Ta kontakt dersom du er usikker på hvilken PTO eller adapter du trenger.

Send oss gjerne:

• bilmerke

• motortype

• girkassetype

• chassisnummer

• bilde av eksisterende PTO/adapter

• bilde av motor/girkasseuttak

• eksisterende PTO-kode

• ønsket hydraulikkpumpe

• pumpeflens og akseltype

• ønsket flow

• arbeidstrykk

• hva pumpen skal drive

• driftstid og belastning

• om du trenger komplett PTO-/pumpeoppsett

Vi hjelper deg med å finne riktig PTO, adapter eller hydraulikkløsning til Scania ED 120 eller tilsvarende løsninger til andre bilmerker og girkasser.
