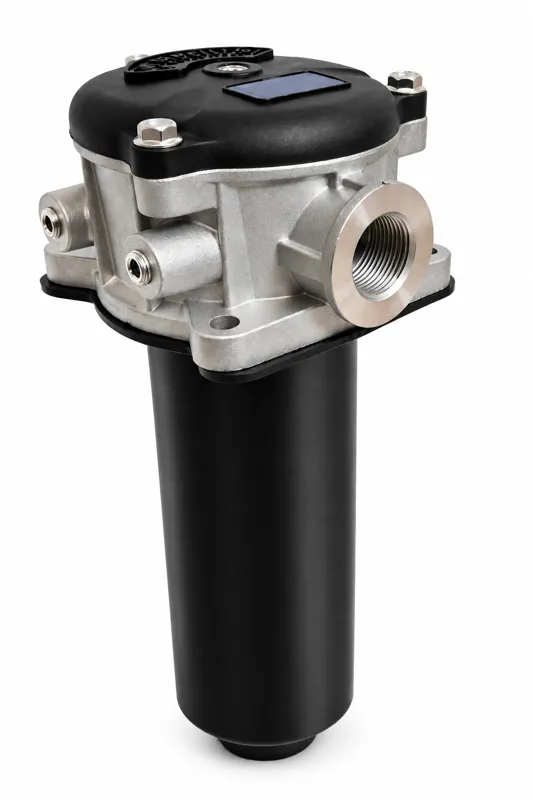

Detaljert beskrivelse – MP Filtri MPF1043AC2A10HP01 returfilter

MP Filtri MPF1043AC2A10HP01 er et returfilter for montering på hydraulikktank. Filteret tilhører MPF104-serien og er beregnet for å rense hydraulikkoljen på vei tilbake til tanken.

God returfiltrering er en viktig del av et driftssikkert hydraulikksystem. Under drift kan partikler fra slitasje, pakninger, slanger og andre komponenter havne i oljen. Et effektivt returfilter bidrar til å holde oljen renere og redusere risikoen for slitasje og driftsproblemer.

Denne utførelsen har 10 µm glassfiberfiltrering, G3/4" BSP-tilkobling, NBR-tetninger og bypassventil.

Effektiv 10 µm filtrering

Filteret har et mikroglass-/glassfiberelement med filtreringsgrad på 10 µm.

MP Filtri oppgir filtreringseffektivitet β10(c) ≥ 1000, som tilsvarer minst 99,9 % utskilling av partikler ved den angitte partikkelstørrelsen under standardiserte testforhold.

Dette gjør filteret godt egnet for hydraulikksystemer der god oljerenhet er viktig for komponentenes levetid.

Filtreringen bidrar til å beskytte blant annet:

• hydraulikkpumper

• retningsventiler

• proporsjonalventiler

• hydraulikkmotorer

• sylindre

• trykkreguleringsventiler

• øvrige følsomme hydraulikkomponenter

Returfilter for montering på tank

MPF104 er beregnet for vertikal montering på hydraulikktanken, slik at filterelementet stikker ned i tanken.

Denne konstruksjonen gir en kompakt og praktisk løsning med tilgang til filterelementet ovenfra ved service.

Ved montering er det viktig å kontrollere at tanken har riktig åpning og innfesting, og at det er tilstrekkelig plass både over og under filteret.

G3/4" BSP-tilkobling

Returfilteret har G3/4" BSP-tilkobling for returledningen.

Tilkoblingen må dimensjoneres etter faktisk oljeflow, og det er viktig å unngå unødvendige innsnevringer i returledningen.

For liten returledning eller høyt trykkfall kan føre til:

• økt returtrykk

• høyere oljetemperatur

• unødvendig energitap

• problemer med ventiler og tetninger

• redusert driftssikkerhet

Kontroller alltid trykkfallet gjennom komplett filter, inkludert filterelementet, ved aktuell flow og oljeviskositet.

Bypassventil 1,75 bar

Denne utførelsen har bypassventil med åpningstrykk på 1,75 bar.

Bypassventilen åpner når differansetrykket over filterelementet blir for høyt, for eksempel ved kald olje eller et tilstoppet element.

Dette bidrar til å opprettholde oljestrømmen, men når bypassventilen er åpen, kan olje passere uten normal filtrering.

Filterelementet bør derfor skiftes før det blir så tilstoppet at bypassventilen åpner under vanlig drift.

Utskiftbart filterelement

MPF104 bruker utskiftbare filterelementer i MF100-serien.

For denne utførelsen skal reserveelementet passe følgende spesifikasjoner:

• MF100-serien

• Elementlengde 3

• Filtreringsgrad A10 – 10 µm

• Kollapstrykkklasse H – 10 bar

• NBR-tetninger

• Bypassutførelse 1,75 bar

Ved bestilling av reservefilter anbefaler vi å oppgi hele filterkoden MPF1043AC2A10HP01, slik at riktig element kan identifiseres.

Mulighet for tilstoppingsindikator

Filterhuset har G1/8" indikatorport, beregnet for tilkobling av egnet tilstoppingsindikator.

En indikator kan gjøre vedlikeholdet enklere ved å vise når trykkfallet over filteret har blitt for høyt.

Velg indikator etter filterets utførelse og ønsket avlesning. Kontroller separat om indikator inngår i leveransen.

Tekniske hoveddata

Merk: Filterelementets kollapstrykk på 10 bar er ikke det samme som filterhusets maksimale arbeidstrykk på 8 bar.

Typiske bruksområder

MP Filtri MPF104-returfilter brukes i mange typer hydraulikksystemer, blant annet:

• hydraulikkaggregater

• landbruksmaskiner

• vedmaskiner

• anleggsmaskiner

• mobile hydraulikkanlegg

• industrimaskiner

• presser

• hydrauliske vinsjer

• løfteutstyr

• spesialmaskiner

• nybygg og utskifting av eksisterende returfilter

Montering og vedlikehold

Filteret monteres vertikalt på hydraulikktanken.

Før montering må tankåpning, festehull, tetning og innbyggingsmål kontrolleres mot databladet.

Ved filterskift:

1. Stans hydraulikkanlegget og avlast eventuelt resttrykk.

2. Rengjør området rundt filterlokket.

3. Åpne filteret og ta ut brukt filterelement.

4. Kontroller tetningene.

5. Monter riktig nytt filterelement.

6. Sett lokket tilbake og kontroller at det tetter korrekt.

7. Start anlegget og kontroller for lekkasjer og unormalt returtrykk.

Regelmessig filterskift er viktig for å opprettholde oljerenhet og unngå unødvendig høyt trykkfall.

Viktig ved valg av returfilter

Et returfilter må dimensjoneres etter mer enn bare tilkoblingsstørrelsen.

Kontroller spesielt oljemengde i l/min, maksimal returflow, oljeviskositet ved kaldstart, tillatt returtrykk, filterelementets filtreringsgrad og nødvendig serviceplass.

Filterets kapasitet må beregnes ut fra aktuell flow og trykkfallskurvene i databladet. 8 bar er filterhusets maksimale arbeidstrykk, ikke et anbefalt normalt returtrykk.

For nye anlegg og utskifting

Ved nybygg bør returfilteret dimensjoneres sammen med hydraulikktank, pumpe, ventiler og returledning.

Ved utskifting bør komplett filterkode, tankmontering, gjenger, filterlengde, bypass og filtreringsgrad kontrolleres.

Dersom eksisterende filter ikke lenger er tilgjengelig, kan vi hjelpe med å finne en passende erstatning basert på mål, bilder og tekniske data.

Hjelp til valg

Ta kontakt dersom du trenger reservefilterelement, tilstoppingsindikator eller annet MP Filtri-filter.

Send oss gjerne bilde av eksisterende filter, komplett filterkode, oljeflow, portstørrelse og ønsket filtreringsgrad.

Vi hjelper deg med å finne riktig returfilter og tilhørende reservedeler til hydraulikksystemet.
