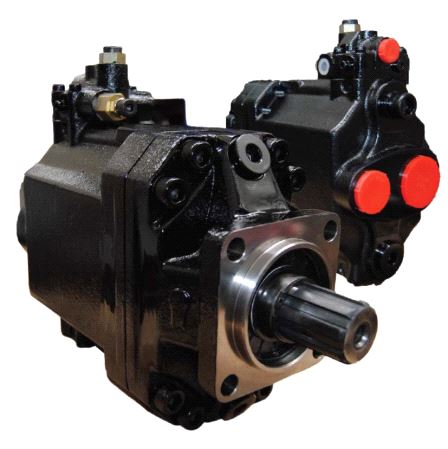

Detaljert beskrivelse – ABER VDP variabel stempelpumpe

ABER VDP er en serie variable aksialstempelpumper for åpne hydraulikksystemer. Pumpene er utviklet for mobile hydraulikkanlegg der man trenger høy kapasitet, effektiv drift og variabel oljemengde etter faktisk behov.

VDP-serien brukes ofte på lastebil, traktor, anleggsmaskiner, mobile hydraulikksystemer og andre maskiner der pumpen drives fra PTO/kraftuttak eller annen mekanisk drivkilde.

En variabel pumpe gir bare den oljemengden systemet etterspør, i stedet for å levere full mengde hele tiden. Det gir bedre energiutnyttelse, mindre varmeutvikling og mer effektiv drift enn mange faste pumpeoppsett, forutsatt at systemet er riktig dimensjonert.

Variabel aksialstempelpumpe for åpent kretsløp

VDP-serien er beregnet for åpent hydraulisk kretsløp. Pumpen har variabel fortrengning og swash plate-konstruksjon.

Dette gjør pumpen godt egnet der oljebehovet varierer under drift, for eksempel ved kran, tipp, krokbil, walking floor, containerhåndtering, vinsj, aggregat eller annet utstyr som ikke trenger samme flow hele tiden.

Typiske bruksområder:

• lastebilhydraulikk

• PTO-drevne hydraulikksystemer

• krokbil

• tippbil

• kran

• walking floor

• containerhåndtering

• landbruksmaskiner

• anleggsmaskiner

• mobile hydraulikkaggregater

• vinsj

• spesialmaskiner

• maskiner med varierende oljebehov

Flere pumpestørrelser i VDP-serien

VDP-serien leveres i flere størrelser. Databladet viser følgende pumpevolum:

Riktig størrelse velges etter ønsket flow, faktisk turtall, arbeidstrykk og tilgjengelig effekt.

Et større pumpevolum gir mer olje ved samme turtall, men krever også mer dreiemoment og effekt ved samme trykk. Det er derfor viktig å kontrollere at PTO/kraftuttak, motor og øvrig drivlinje tåler belastningen.

Trykk og turtall

VDP-serien har nominelt trykk opptil 400 bar og maks intermitterende trykk opptil 450 bar. Maks intermitterende trykk gjelder kortvarig belastning og skal ikke brukes som kontinuerlig driftstrykk.

Maks turtall varierer etter pumpestørrelse:

Min. turtall er oppgitt til 500 o/min.

Ved valg av pumpe må man kontrollere:

• ønsket flow

• faktisk PTO-/driftsturtall

• arbeidstrykk

• tilgjengelig effekt

• tilgjengelig dreiemoment

• driftssyklus

• oljetemperatur

• trykkbegrensning i systemet

Dersom beregnet belastning overstiger det PTO eller drivlinje tåler, må en annen kombinasjon av pumpevolum, turtall eller trykk velges.

Load-sensing regulator med trykkbegrensning

VDP-serien leveres med load-sensing-regulator med integrert trykkbegrensning og dreneringsledning.

Load-sensing-regulatoren styrer pumpens oljemengde etter behovet i systemet. Den regulerer differansetrykket mellom lastsignalet og pumpeutgangen, slik at pumpen kan levere nødvendig flow uavhengig av pumpens arbeidsturtall.

Dette kan gi lavere energiforbruk og mindre varmeutvikling sammenlignet med systemer der pumpen leverer full flow hele tiden.

Trykkbegrensningen kontrollerer maks trykk i systemet. Feil trykkinnstilling kan overbelaste komponenter og skape farlige situasjoner. Bruk alltid manometer ved justering og kontroller innstilling mot maskinens spesifikasjoner.

Rotasjonsretning

VDP-pumper leveres med høyre- eller venstrerotasjon.

Rotasjonsretningen defineres sett fra drivakselen:

• R = høyre / med ur

• L = venstre / mot ur

Riktig rotasjonsretning er svært viktig. Pumpen må bestilles med rotasjon som stemmer med PTO/kraftuttak eller annen drivkilde.

VDP-pumper må bestilles i riktig rotasjon, og rotasjonsretningen skal ikke regnes som en enkel ombygging i felt. Feil rotasjon kan gi manglende flow, støy, varmgang og pumpeskade.

Ved utskifting bør eksisterende pumpekode, bilder, PTO-retning og montering kontrolleres før bestilling.

Flens, aksel og portutførelser

VDP-serien finnes med ulike mekaniske utførelser.

Databladet viser blant annet:

• ISO 7653-1985 type D direktekobling

• SAE J744 C 2-hulls flens

• SAE J744 C 4-hulls flens

• ISO 3019 4-hulls Ø125

• splines DIN 5462 B8x32x36

• splines SAE J744 14T 12/24 DP – SAE C

• splines DIN 5480 W35x2x16x9g

• BSP-portgjenger

• SAE-portutførelse

• metrisk portutførelse

Tilgjengelig utførelse avhenger av variant og bestillingskode. Ved utskifting må komplett kode, flens, aksel, porttype og byggemål kontrolleres nøye.

Olje, temperatur og filtrering

VDP-serien er beregnet for mineralolje av type ISO HM eller DIN 51524-2 HLP.

Viktige driftsdata:

• Anbefalt viskositet ved arbeidstemperatur: 16–36 cSt

• Tillatt viskositetsområde: 10–400 cSt

• Startviskositet uten last: 400–1500 cSt

• Filtrering: ISO 4406 19/17/14

• Omgivelsestemperatur: -40 til +60 °C

• Oljetemperatur: -25 til +90 °C

• Maks hus-/case-trykk: 3 bar

• Min. innløpstrykk: 0,85 bar absolutt

Riktig olje, renhet og temperatur er avgjørende for levetid på en variabel stempelpumpe. Forurenset olje, for høy temperatur eller feil viskositet kan gi slitasje, dårlig regulering og redusert levetid.

Drenering og oppstart

Dreneringsledningen skal kobles direkte til tank. Den må dimensjoneres slik at hus-/case-trykket ikke blir for høyt.

Før oppstart skal pumpehuset fylles med samme hydraulikkolje som brukes i systemet. Pumpen skal aldri kjøres tørr.

Før oppstart bør man kontrollere:

• at tanken er fylt med riktig olje

• at pumpehuset er fylt med olje

• at dreneringsledning er koblet direkte til tank

• at sugeledning er åpen og riktig dimensjonert

• at trykkledning og LS-linje er koblet riktig

• at rotasjonsretningen stemmer

• at overtrykks-/trykkbegrensning er riktig satt

• at systemet kan luftes forsvarlig

• at det ikke finnes tette ventiler eller plugger i suge-/trykkløp

Tørrkjøring eller feil oppstart kan skade pumpen raskt.

Slanger og sugeside

Riktig dimensjonering av slanger er viktig for å unngå kavitasjon, varmgang, støy og unødvendig effekttap.

Databladet anbefaler lave hastigheter i sugeledningen og korrekt dimensjonering av trykk-, retur-, LS- og dreneringslinjer.

Anbefalte oljestrømningshastigheter:

• Sugeledning: 0,5–1 m/s

• Returledning: 2–3 m/s

• Trykkledning 0–50 bar: ca. 3,5 m/s

• Trykkledning 50–100 bar: ca. 3,5–4,5 m/s

• Trykkledning 100–150 bar: ca. 4,5–5 m/s

• Trykkledning 150–200 bar: ca. 5–5,5 m/s

• Trykkledning 200–300 bar: ca. 5,5–6 m/s

Ved lave temperaturer, lang sugeledning, tank under pumpenivå eller mange bend og koblinger på sugesiden kan det være nødvendig å øke slangediameteren og redusere pumpeturtallet.

Vi anbefaler normalt ikke unødvendige restriksjoner på sugesiden. Dårlig sugeside kan gi kavitasjon, støy, varmgang og redusert levetid.

Viktig ved valg av riktig variant

VDP-pumpe må velges etter hele hydraulikksystemet, ikke bare etter pumpevolum.

Kontroller alltid:

• ønsket flow

• arbeidstrykk

• maks systemtrykk

• PTO-/driftsturtall

• PTO-utveksling

• tilgjengelig effekt

• tilgjengelig dreiemoment

• pumpevolum

• rotasjonsretning

• flens

• aksel

• portutførelse

• LS-funksjon

• drenering til tank

• sugeledning

• trykkledning

• returledning

• tankstørrelse

• kjølebehov

• filtrering

• hydraulikkolje

• driftstemperatur

• driftssyklus

• hva pumpen skal drive

Feil valg av pumpevolum, rotasjon, flens eller aksel kan gjøre at pumpen ikke passer, selv om serien er riktig.

For nye anlegg og utskifting

Ved nybygg velges VDP-pumpe etter ønsket hydraulikkfunksjon, flow, trykk og tilgjengelig effekt. Det er viktig å beregne både pumpekapasitet, dreiemoment og effektforbruk slik at PTO eller drivlinje ikke overbelastes.

Ved utskifting må komplett pumpekode, rotasjon, flens, aksel, porttype, LS-tilkobling, drenering og byggemål kontrolleres. To VDP-pumper kan ha samme pumpevolum, men ulik rotasjon eller mekanisk utførelse.

Dersom eksisterende pumpe er slitt, skadet eller utgått, kan vi ofte hjelpe med å finne riktig erstatning basert på bilder, kode og tekniske data.

Hjelp til valg

Ta kontakt dersom du er usikker på hvilken variant du trenger.

Send oss gjerne:

• bilde av eksisterende pumpe

• komplett pumpekode

• maskintype eller bruksområde

• ønsket flow

• arbeidstrykk

• PTO-/driftsturtall

• PTO-utveksling

• tilgjengelig effekt

• rotasjonsretning

• flens

• akseltype

• porttype

• LS-oppsett

• drenering

• tankstørrelse

• hydraulikkolje og driftstemperatur

• hva pumpen skal drive

Vi hjelper deg med å finne riktig ABER VDP variabel stempelpumpe til nybygg, reparasjon, ombygging eller utskifting.
