Detaljert beskrivelse – Mengderegulator NG6 CBF RF250-F-C3

CBF RF250-F-C3 er en 2-veis trykkkompensert mengderegulator for NG6 / CETOP 3 sandwichmontering. Ventilen brukes i hydraulikksystemer der man ønsker å regulere oljemengden til en bestemt funksjon og holde hastigheten mer stabil selv om belastningen varierer.

I motsetning til en enkel strupeventil er RF250-F-C3 trykkkompensert. Det betyr at ventilen i større grad holder innstilt oljemengde konstant selv om trykket før eller etter ventilen endrer seg. Dette gir jevnere og mer forutsigbar bevegelse på sylindere, hydraulikkmotorer og matefunksjoner.

Trykkkompensert flowregulering

En vanlig strupeventil begrenser flow, men hastigheten kan endre seg når lasten endrer seg. En trykkkompensert mengderegulator er laget for å motvirke dette.

RF250-F-C3 regulerer oljemengden innenfor området 0–30 l/min og kan brukes ved maks trykk opptil 300 bar. Dette gjør ventilen godt egnet der man ønsker jevnere hastighetskontroll enn med en enkel strupetilbakeslagsventil.

Typiske funksjoner:

• jevn sylinderhastighet

• regulert matehastighet

• begrenset flow til hydraulikkmotor

• kontrollert senking eller bevegelse

• stabil hastighet ved varierende belastning

• innregulering av delkrets i NG6-ventilstabel

Sandwichmontering NG6 / CETOP 3

Ventilen monteres direkte i en NG6 / CETOP 3 ventilstabel, normalt mellom retningsventil og manifold eller bunnplate.

Fordeler med sandwichmontering:

• kompakt ventilpakke

• ingen ekstra rørmontert mengderegulator

• færre slanger og koblinger

• ryddigere hydraulikkoppsett

• enkel ettermontering i eksisterende NG6-stabel

• lett tilgang til justering

Dette gjør RF250-F-C3 praktisk både ved nybygg og ved ombygging av eksisterende hydraulikksystemer.

Varianter for P-, A- og B-linje

RF250-F-C3-serien finnes i flere linjevarianter:

• RF250-F-C3-01 – regulering i P-linje

• RF250-F-C3-02 – regulering i A-linje

• RF250-F-C3-03 – regulering i B-linje

Riktig variant må velges ut fra hydraulikkskjema og hvilken del av kretsen som skal mengdereguleres.

Denne produktsiden gjelder varianten RF250-F-C3-01-A, som betyr:

• 01 = regulering i P-linje

• A = håndratt med låseskrue

Håndratt med låseskrue

A-varianten leveres med håndratt med låseskrue. Dette gjør det enkelt å justere ønsket flow, samtidig som innstillingen kan låses for å hindre utilsiktet endring.

Dette er nyttig på maskiner der hastigheten skal stilles inn én gang og deretter holde seg fast, for eksempel ved matefunksjoner, senkefunksjoner eller regulert drift av hydraulikkmotorer.

Serien kan også leveres med annen justeringstype, avhengig av variant.

Aluminiumshus – kompakt og lett

RF250-F-C3 har aluminiumshus. Det gir lav vekt og kompakt konstruksjon, og gjør ventilen godt egnet til mobile maskiner, små hydraulikkaggregater og kompakte NG6-ventilpakker.

Aluminiumshus passer godt innenfor ventilens angitte tekniske data, men systemtrykk, monteringsforhold og bruksområde må alltid vurderes mot datablad.

Typiske bruksområder

CBF RF250-F-C3 brukes i mange typer hydrauliske systemer, blant annet:

• hydraulikkaggregater

• NG6 ventilpakker

• mobile maskiner

• landbruksmaskiner

• industrimaskiner

• spesialmaskiner

• matefunksjoner

• transportører

• hydraulikkmotorer

• sylindere med krav til jevn hastighet

• senkefunksjoner

• press- og klemmefunksjoner

• testbenker

• delkretser der flow skal begrenses eller stabiliseres

Fordeler med CBF RF250-F-C3

• Trykkkompensert flowregulator

• Mer stabil hastighet enn enkel strupeventil

• Regulerbar flow 0–30 l/min

• Maks trykk 300 bar

• Sandwichmontering NG6 / CETOP 3

• Flere linjevarianter: P, A og B

• Håndratt med låseskrue på A-variant

• Kompakt aluminiumshus

• God løsning for hastighetsregulering i små og mellomstore hydraulikksystemer

• Egnet for både nye anlegg og ettermontering

Viktig ved valg av riktig variant

Ved valg av mengderegulator må du kontrollere hvilken linje som skal reguleres og hvilken funksjon ventilen skal ha i kretsen.

Kontroller alltid:

• om flow skal reguleres i P-, A- eller B-linje

• ønsket regulerbar flow

• maks systemtrykk

• aktuell sylinder- eller motorhastighet

• NG6 / CETOP 3 portbilde

• monteringsrekkefølge i ventilstabelen

• oljeviskositet og temperatur

• filtrering

• om innstillingen skal kunne låses

• om aluminiumshus passer bruksområdet

Feil linjevariant kan føre til at flow reguleres i feil del av systemet, eller at hastighetsreguleringen ikke fungerer som ønsket.

Tekniske hoveddata

Tekniske data for CBF RF2-50-F-C3-serien:

• Produkttype: 2-veis trykkkompensert mengderegulator

• Produsent: CBF

• Serie: RF2-50-F-C3

• Nominell størrelse: NG6 / CETOP 3

• Montering: sandwichplate

• Maks flow: 30 l/min

• Regulerbar flow: 0–30 l/min

• Maks trykk: 300 bar

• Materiale: aluminium

• Linjevarianter: P, A eller B

• Justeringstyper: håndratt med låseskrue eller håndratt

• Anbefalt viskositet: 10–420 cSt

• Arbeidstemperatur: -20 til +90 °C

• Absolutt filtrering: 25 µm

Aktuell variant:

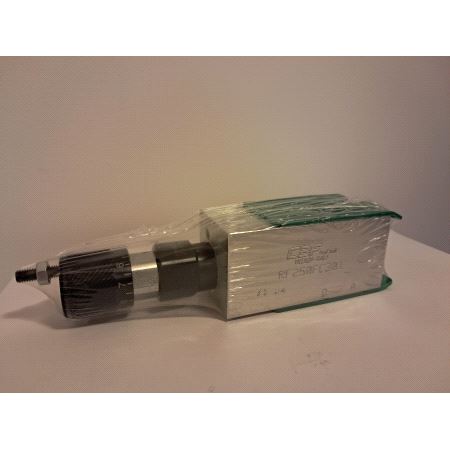

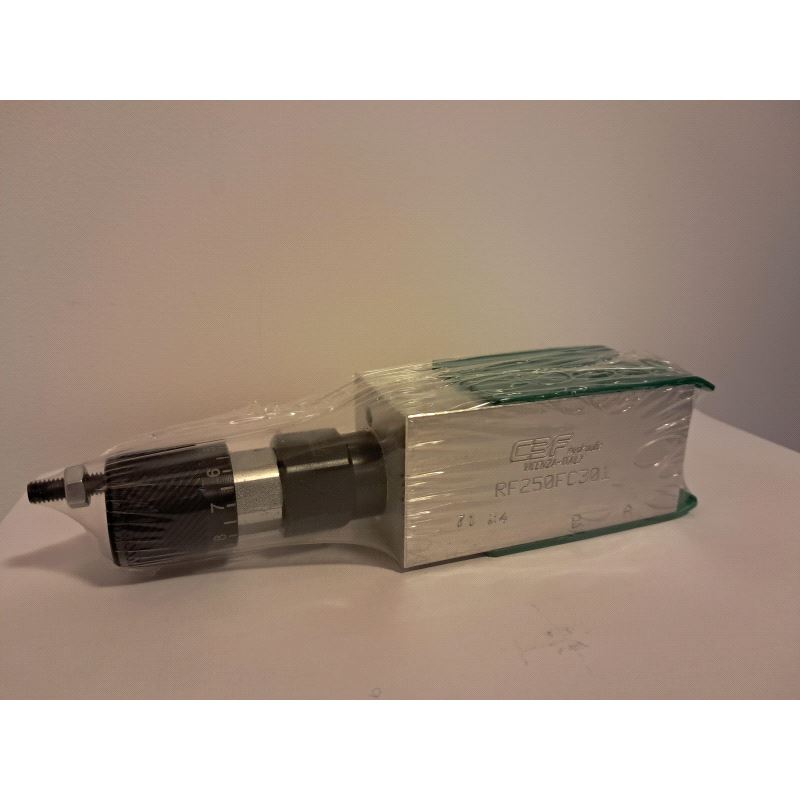

• Variant: RF250FC301A / RF250-F-C3-01-A

• Reguleringslinje: P-linje

• Justering: håndratt med låseskrue

For nye anlegg og ombygging

RF250-F-C3 passer godt både i nye hydraulikksystemer og ved ombygging av eksisterende NG6-ventilstabler.

Ved nybygg kan ventilen legges inn direkte i ventilpakken for å gi stabil og justerbar flow til en bestemt funksjon. Ved ombygging kan den være en enkel måte å legge til trykkkompensert flowregulering uten ekstra slanger eller rør.

Dette gjør ventilen spesielt nyttig i kompakte hydraulikksystemer der hastighet, ryddig oppbygging og enkel justering er viktig.

Hjelp til valg

Ta kontakt dersom du er usikker på hvilken RF250-F-C3-variant du trenger.

Send oss gjerne:

• hydraulikkskjema

• hvilken linje som skal reguleres

• ønsket flow

• sylinderdiameter og ønsket hastighet

• maks systemtrykk

• bilde av eksisterende NG6-ventilstabel

• informasjon om bruksområde

Vi hjelper deg med å finne riktig mengderegulator NG6 til nybygg, reparasjon, ombygging eller utskifting.
