Detaljert beskrivelse – Tannhjulspumpe med elektromagnetisk frikobling

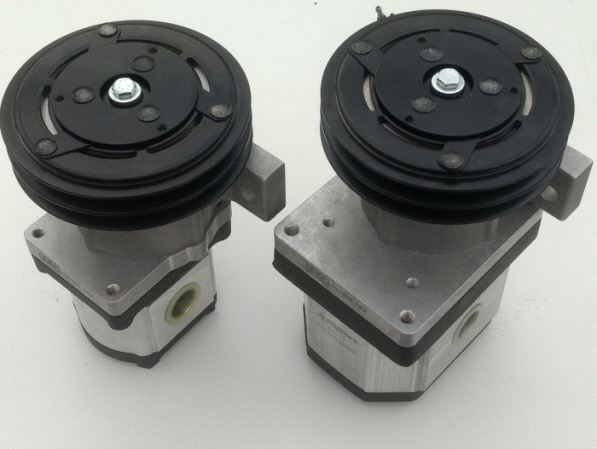

Dette er en hydraulisk tannhjulspumpe med elektromagnetisk clutch/frikobling, beregnet for drift med dobbel A-kilereim. Løsningen brukes der hydraulikkpumpen skal kunne kobles inn og ut elektrisk, slik at pumpen bare går når hydraulikkfunksjonen faktisk skal brukes.

Når frikoblingen aktiveres med 12VDC eller 24VDC, kobles pumpen inn og begynner å levere olje. Når strømmen kobles ut, frikobles pumpen.

Dette gir en praktisk og effektiv løsning på båter, maskiner og mindre hydraulikkanlegg der hydraulikk kun brukes periodevis.

Beregnet for dobbel A-kilereim

Denne løsningen er beregnet for remdrift med dobbel A-kilereim. Den skal derfor ikke beskrives som en direkte motor- eller drivverksmontert pumpe.

Ved montering må man kontrollere:

• riktig reimprofil

• riktig reimstramming

• korrekt linjering mellom reimskiver

• god innfesting av pumpe og brakett

• at sidebelastning og reimkraft er innenfor det løsningen tåler

• at pumpen roterer riktig vei

• at suge- og trykkport kobles riktig

God linjering og riktig reimstramming er viktig for levetid på både pumpe, clutch og lager.

Særlig aktuell for små fiskebåter og fritidsfiskere

Denne pumpetypen brukes ofte på små fiskebåter, sjarker og fritidsbåter. For fiskere og fritidsfiskere er det ofte ønskelig å ha hydraulikk tilgjengelig når redskap skal brukes, men uten at pumpen går hele tiden.

Typiske maritime bruksområder:

• linehaler

• garnhaler

• teinehaler

• hydraulisk vinsj

• redskapshåndtering

• små kran- eller løftefunksjoner

• hydrauliske hjelpefunksjoner om bord

• utstyr for yrkesfiske og fritidsfiske

Elektrisk inn- og utkobling gjør løsningen enkel å bruke fra bryterpanel eller styring. Det er praktisk i båter der plassen er begrenset, og der hydraulikkfunksjonen bare skal være aktiv når den trengs.

Også egnet for mobile maskiner og aggregater

I tillegg til båt og fiske brukes tannhjulspumpe med frikobling også i andre løsninger der dobbel A-kilereim er egnet drivmåte.

Typiske bruksområder:

• serviceutstyr

• landbruksmaskiner

• mobile hydraulikkaggregater

• vedmaskiner

• tippfunksjoner

• små kraner

• vinsjer

• presser

• transportører

• spesialmaskiner

• maskiner der pumpen ikke skal gå kontinuerlig

Løsningen er spesielt nyttig der man ønsker hydraulikk ved behov, men vil slippe at pumpen går hele tiden.

Elektrisk frikobling – 12VDC eller 24VDC

Frikoblingen leveres for 12VDC eller 24VDC, avhengig av valgt variant. Dette gjør pumpen godt egnet både til mindre 12V-systemer og større 24V-systemer.

Typiske systemer:

• 12V på mindre båter, fritidsbåter og mindre maskiner

• 24V på større maskiner og enkelte maritime anlegg

Riktig spenning må velges etter det elektriske systemet pumpen skal kobles til.

Veiledende maks arbeidstrykk med 108 Nm frikobling

Frikoblingen begrenser hvor mye dreiemoment som kan overføres til pumpen. Jo større pumpevolum, desto lavere blir praktisk maks arbeidstrykk før frikoblingen blir begrensende faktor.

Tabellen under viser veiledende maks arbeidstrykk beregnet ut fra 108 Nm og ca. 90 % mekanisk virkningsgrad.

Merk: Pumpens egen trykkgrense må alltid kontrolleres mot datablad. Laveste verdi av pumpens maks trykk og frikoblingens beregnede trykk er det som gjelder i praksis.

Dette er veiledende verdier. Faktisk systemtrykk må alltid vurderes mot pumpens datablad, driftsturtall, oljetemperatur, driftssyklus, overtrykksventil og resten av hydraulikksystemet.

Flere pumpevolum og dreieretninger

Pumpen kan leveres i flere slagvolum. Riktig størrelse velges etter ønsket flow, turtall og arbeidstrykk.

Ved valg må man kontrollere:

• ønsket oljemengde

• turtall på remdriften

• arbeidstrykk

• tilgjengelig effekt

• hva pumpen skal drive

• slangedimensjoner og portgjenger

• ønsket dreieretning

Pumpene kan leveres med ulike rotasjonsretninger. Dersom riktig dreieretning ikke er på lager, snur vi gjerne pumpen for kunden før levering.

Husk:

• C = med ur

• A = mot ur

Ved utskifting er det lurt å sende bilde av eksisterende pumpe, slik at dreieretning, portplassering og montering kan kontrolleres.

Ikke anbefalt med sugesil / sugefilter

Vi anbefaler normalt ikke sugesil eller sugefilter på denne typen tannhjulspumpe i norske hydraulikkanlegg.

En restriksjon på sugesiden kan gi problemer, spesielt ved kald olje, høy flow eller lange sugeslanger.

Mulige problemer med sugesil:

• kavitasjon

• støy

• varmgang

• dårlig oljefylling i pumpen

• redusert levetid

• skade på pumpe og tetninger

Bruk heller:

• ren hydraulikktank

• riktig dimensjonert sugeledning

• kort og åpen sugeside

• god returfiltrering

• riktig oljeviskositet

• lufting og god tankutforming

På båt er dette ekstra viktig fordi pumpen ofte kan stå lavt, trangt eller med lange slanger. God sugeside gir bedre driftssikkerhet.

Viktig ved valg av riktig løsning

Tannhjulspumpe med frikobling må velges etter hele systemet, ikke bare pumpekoden.

Kontroller alltid:

• ønsket flow

• ønsket arbeidstrykk

• driftsturtall på remdriften

• tilgjengelig effekt

• 12VDC eller 24VDC

• rotasjonsretning

• reimprofil og reimskiver

• innfesting og linjering

• portgjenger

• sugeledning

• trykkledning

• overtrykksventil i systemet

• hydraulikkolje og temperatur

• hva pumpen skal drive

• om pumpen skal brukes på båt, maskin eller aggregat

Pumpen skal alltid beskyttes med riktig dimensjonert overtrykksventil i hydraulikksystemet.

For nye anlegg og utskifting

Ved nybygg velges pumpevolum, spenning og rotasjonsretning etter ønsket funksjon og remdrift. På små fiskebåter og fritidsbåter brukes løsningen ofte der man ønsker enkel hydraulikk til haler, vinsj eller redskap, uten at pumpen går kontinuerlig.

Ved utskifting bør komplett pumpekode, bilde, portgjenger, dreieretning, reimløsning og montering kontrolleres. Dersom eksisterende pumpe ikke lenger er tilgjengelig, kan vi ofte finne en passende løsning basert på mål, bilde og tekniske data.

Hjelp til valg

Ta kontakt dersom du er usikker på hvilken variant du trenger.

Send oss gjerne:

• bilde av eksisterende pumpe

• komplett pumpekode

• ønsket flow

• driftsturtall på remdriften

• arbeidstrykk

• 12VDC eller 24VDC

• rotasjonsretning

• reimprofil

• reimskiver / remoppsett

• portgjenger

• hva pumpen skal drive

• om den skal brukes på båt, maskin eller aggregat

Vi hjelper deg med å finne riktig tannhjulspumpe med frikobling til nybygg, reparasjon, ombygging eller utskifting.
