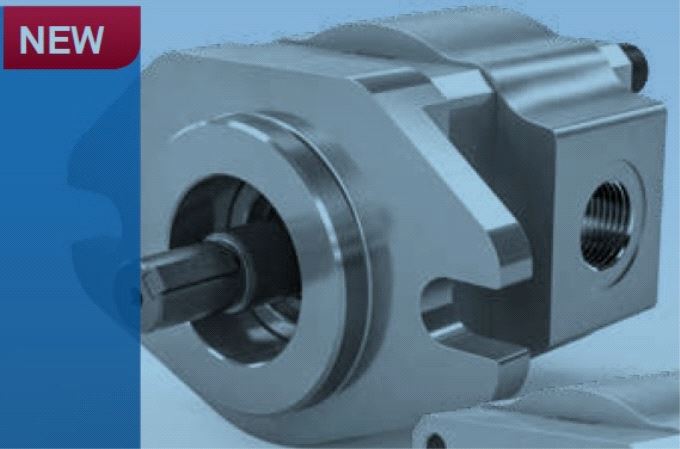

Detaljert beskrivelse – Eckerle EIPS1 innerfortannet tannhjulspumpe

Eckerle EIPS1 er en serie kompakte innerfortannede tannhjulspumper for hydraulikksystemer. Pumpene har fast fortrengning og brukes der man ønsker pålitelig oljeforsyning, kompakt byggemål, jevn drift og lavt støynivå.

En innerfortannet tannhjulspumpe skiller seg fra en tradisjonell utvendig tannhjulspumpe ved at tannhjulene arbeider internt i pumpehuset. Denne pumpetypen brukes ofte i hydraulikkaggregater, industrimaskiner, smøresystemer og kompakte hydraulikkløsninger der stabil drift og lav støy er viktig.

Flere størrelser i EIPS1-serien

EIPS1-serien leveres i flere nominelle størrelser. Riktig størrelse velges etter ønsket flow, driftsturtall, arbeidstrykk og tilgjengelig motoreffekt.

Ved valg av pumpe må man kontrollere både slagvolum, turtall og trykk. En liten endring i slagvolum kan gi merkbar forskjell i oljemengde, varmeutvikling og effektbehov.

Trykk og turtall

EIPS1-serien har maks turtall opptil 4000 o/min og nominelt turtallsområde 400–3600 o/min.

Kontinuerlig driftstrykk er opptil 300 bar, avhengig av pumpestørrelse. Peak operating pressure er opptil 320 bar / 300 bar, avhengig av størrelse og driftssyklus. Cut-in pressure peak er opptil 350 bar i 100 ms.

Ved valg av pumpe må systemets overtrykksventil, driftssyklus og faktisk arbeidstrykk alltid kontrolleres mot pumpens datablad.

Aksel, flens og koblingsutførelser

EIPS1-serien finnes med ulike aksel- og koblingsutførelser. Valg av utførelse må kontrolleres mot motor, kobling, flens, byggemål og eksisterende montering.

Aktuelle utførelser i serien omfatter blant annet:

• RA01-utførelse med SAE/AA 2-hulls flens og sylindrisk aksel

• RD31-utførelse med Oldham-kobling

Ved utskifting er det viktig å kontrollere komplett pumpekode, ikke bare EIPS1-serien og slagvolumet. To pumper kan ha samme slagvolum, men ulik aksel, flens, portstørrelse eller koblingsutførelse.

Portstørrelser og mål

Portstørrelse varierer etter pumpestørrelse og utførelse. Ved utskifting må både portstørrelse, flens, aksel/kobling og byggemål kontrolleres.

For RA01-utførelse viser databladet blant annet:

• størrelse 016, 020 og 025: port C 3/8" og port F 1/4"

• størrelse 032, 040 og 050: port C 1/2" og port F 3/8"

For RD31-utførelse med Oldham-kobling kan byggemål og tilkobling avvike fra RA01-utførelsen. Kontroller derfor alltid riktig måltegning før bestilling.

Produktkode og variantvalg

EIPS1-koden beskriver blant annet serie, nominell størrelse, slagvolum, flens-/akselutførelse og serie-/utførelseskode.

Eksempler på valg i serien:

• nominell størrelse: 016, 020, 025, 032, 040 eller 050

• RA01-utførelse: SAE/AA 2-hulls flens med sylindrisk aksel

• RD31-utførelse: Oldham-kobling

• serie-/utførelseskode: 1X

Ved utskifting bør komplett pumpekode, mål, portstørrelser, rotasjonsretning og tilkobling alltid kontrolleres.

Olje, temperatur og filtrering

EIPS1-serien er beregnet for hydraulikkolje HL/HLP etter DIN 51524 del 1/2.

Viktige driftsdata:

• Driftsviskositet: 10–300 mm²/s

• Startviskositet: opptil 2000 mm²/s

• Driftstemperatur: -20 til +100 °C

• Maks mediumtemperatur: 120 °C

• Min. mediumtemperatur: -40 °C

• Maks omgivelsestemperatur: 80 °C

• Min. omgivelsestemperatur: -40 °C

• Filtrering / renhet: ISO 4406 klasse 20/18/15

Riktig oljekvalitet, renhet, temperatur og filtrering er viktig for pumpens levetid.

Innløpsforhold

Gode innløpsforhold er viktig for alle hydraulikkpumper, og spesielt ved kompakte pumper med høyt turtall.

EIPS1-serien har:

• Maks innløpstrykk: 2 bar absolutt

• Min. innløpstrykk: 0,8 bar absolutt

• Min. innløpstrykk ved start: 0,6 bar absolutt

Sugeledningen må dimensjoneres riktig. For liten sugeledning, høy viskositet, lang sugeside eller restriksjoner kan gi dårlig fylling, støy, kavitasjon og redusert levetid.

Typiske bruksområder

Eckerle EIPS1 kan brukes i mange hydrauliske systemer, blant annet:

• hydraulikkaggregater

• industrimaskiner

• verktøymaskiner

• smøresystemer

• spesialmaskiner

• mobile maskiner

• løftefunksjoner

• styringshydraulikk

• kompakte hydraulikksystemer

• erstatning av eksisterende innerfortannet tannhjulspumpe

Andre serier og større størrelser på forespørsel

Dette produktet gjelder EIPS1-serien, men Eckerle leverer også andre serier og større pumpestørrelser.

Dersom du trenger større slagvolum, annen flens, annen aksel, annen serie eller erstatning for en eksisterende pumpe, kan vi sjekke riktig løsning på forespørsel.

Send gjerne komplett pumpekode, bilde av pumpen og informasjon om systemtrykk, turtall og ønsket flow.

Fordeler med Eckerle EIPS1

• Kompakt innerfortannet tannhjulspumpe

• Jevn flow og stabil drift

• Egnet der lavt støynivå er viktig

• Flere slagvolum i samme serie

• Høyt trykkområde i kompakt størrelse

• Flere aksel-/koblingsutførelser

• God løsning for hydraulikkaggregater og industrisystemer

• Andre EIPS-serier og større størrelser kan skaffes på forespørsel

Viktig ved valg av riktig variant

Ved valg av innerfortannet tannhjulspumpe må hele pumpekoden kontrolleres.

Kontroller alltid:

• komplett pumpekode

• EIPS-serie

• nominell størrelse

• slagvolum

• ønsket flow ved faktisk turtall

• kontinuerlig driftstrykk

• peak-trykk

• rotasjonsretning

• flens

• aksel eller koblingsutførelse

• portstørrelser

• byggemål

• oljeviskositet

• driftstemperatur

• filtrering og renhet

• innløpsforhold

• tilgjengelig motoreffekt

Feil slagvolum, feil aksel/kobling eller feil portstørrelse kan gjøre at pumpen ikke passer selv om serien er riktig.

Tekniske hoveddata

• Produkttype: innerfortannet tannhjulspumpe

• Serie: Eckerle EIPS1

• Pumpetype: internal gear pump

• Fortrengning: fast

• Nominelle størrelser: 016, 020, 025, 032, 040 og 050

• Slagvolum: 1,6–5,0 cm³/omdr

• Kontinuerlig driftstrykk: opptil 300 bar / 250 bar, avhengig av størrelse

• Peak operating pressure: opptil 320 bar / 300 bar, maks 10 sekunder og 15 % duty cycle

• Cut-in pressure peak: 350 bar i 100 ms

• Maks turtall: 4000 o/min

• Nominelt turtallsområde: 400–3600 o/min

• Driftsviskositet: 10–300 mm²/s

• Startviskositet: opptil 2000 mm²/s

• Driftstemperatur: -20 til +100 °C

• Hydraulikkvæske: HL/HLP DIN 51524 del 1/2

• Maks mediumtemperatur: 120 °C

• Min. mediumtemperatur: -40 °C

• Maks omgivelsestemperatur: 80 °C

• Min. omgivelsestemperatur: -40 °C

• Maks innløpstrykk: 2 bar absolutt

• Min. innløpstrykk: 0,8 bar absolutt

• Min. innløpstrykk ved start: 0,6 bar absolutt

• Filtrering / renhet: ISO 4406 klasse 20/18/15

• RA01-utførelse: SAE/AA 2-hulls flens og sylindrisk aksel

• RD31-utførelse: Oldham-kobling

For nye anlegg og utskifting

EIPS1 passer både til nye hydraulikkaggregater og ved utskifting av eksisterende innerfortannede tannhjulspumper.

Ved nybygg velges størrelse etter ønsket flow, turtall og arbeidstrykk. Ved utskifting må eksisterende pumpekode, flens, aksel/kobling, portstørrelser og byggemål kontrolleres.

Dersom eksisterende pumpe er en annen EIPS-serie eller større størrelse, kan vi sjekke erstatning på forespørsel.

Hjelp til valg

Ta kontakt dersom du er usikker på hvilken variant du trenger.

Send oss gjerne:

• bilde av eksisterende pumpe

• komplett pumpekode

• ønsket flow

• turtall

• arbeidstrykk

• EIPS-serie

• slagvolum

• flens

• aksel eller kobling

• portstørrelser

• byggemål

• hydraulikkolje og driftstemperatur

Vi hjelper deg med å finne riktig EIPS1-pumpe eller annen Eckerle EIPS-serie til nybygg, reparasjon, ombygging eller utskifting.
