Detaljert beskrivelse – Caproni MRP 170 trykkkompensert retningsventil

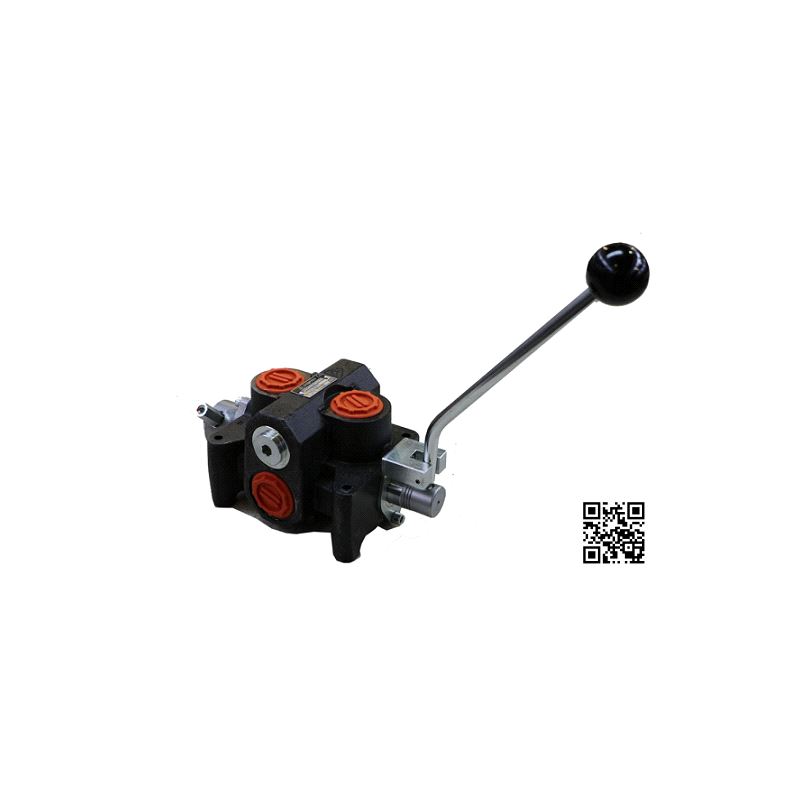

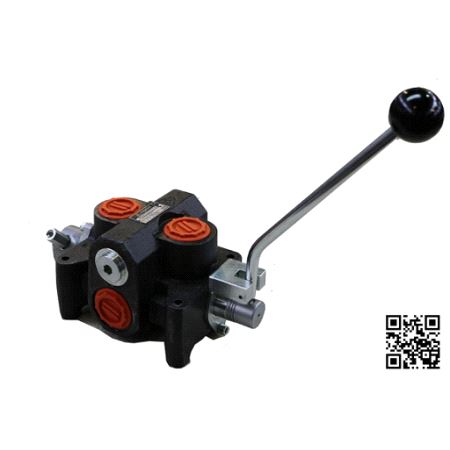

Caproni MRP 170 / MRP170 er en trykkkompensert monoblokk retningsventil for hydraulikksystemer der man ønsker manuell styring av både retning og oljemengde i samme ventil.

Ventilen kombinerer tre funksjoner i én enhet:

• 4-veis retningsventil

• justerbar trykkkompensert bypass-flowregulator

• pilotoperert overtrykksventil

Dette gir en kompakt løsning med færre koblinger, mindre rørlegging og færre potensielle lekkasjepunkter enn en løsning bygget opp med separate ventiler.

Høy flow – 170 l/min

MRP 170 er laget for større hydrauliske funksjoner enn MRP/MRPN 70-serien. Med nominell flow på 170 l/min er den aktuell der man trenger høy oljemengde, men fortsatt ønsker presis manuell regulering.

Typiske applikasjoner kan være:

• større hydraulikkmotorer

• transportbånd med høy kapasitet

• matefunksjoner med høy flow

• store valser eller børster

• større sagbruksmating

• flishuggere

• spesialmaskiner

• hydraulikkaggregater med større pumpeflow

Jevn flow ved varierende belastning

En viktig fordel med MRP 170 er den trykkkompenserte flowfunksjonen. Databladet beskriver at flowen ut fra arbeidsporten holder seg jevn og konstant uavhengig av trykkvariasjoner, slik at funksjonen får en jevnere hastighet selv om belastningen endrer seg.

Dette er spesielt nyttig på funksjoner der jevn bevegelse eller jevn rotasjon er viktig.

Eksempler:

• hydraulikkmotorer

• matefunksjoner

• transportbånd

• sagbruksmating

• vedmaskiner

• kappsager

• sylindere som skal bevege seg kontrollert

• maskinfunksjoner der lasten varierer under drift

Én hendel styrer retning og flow

MRP 170 har manuell hendelstyring. Flowen er trinnløst regulerbar, og oljemengden er proporsjonal med hendelbevegelsen.

Små hendelbevegelser gir lav flow og rolig bevegelse. Større hendelbevegelse gir høyere flow og raskere bevegelse.

Dette gjør ventilen godt egnet der operatøren skal kunne styre både retning og hastighet med én og samme hendel.

Integrert overtrykksventil

MRP 170 har en eksternt justerbar pilotoperert overtrykksventil som standard. Trykkinnstillingsområdet er 30–300 bar.

Dette gir mulighet for å stille inn maksimalt trykk for funksjonen uten å bygge inn en separat overtrykksventil i samme krets.

Maks arbeidstrykk for P, A og B er 210 bar, mens T-porten er oppgitt til 30 bar. Retur til tank må derfor bygges med lavt mottrykk.

Portstandarder og tilkoblinger

Standard portutførelse med kode G er:

• P, A, B og T: G 1"

Databladet viser også alternative portstandarder:

• N = 3/4"-14 NPT

• U = 1 5/16"-12 UN

Dette gjør at serien kan tilpasses ulike maskiner, markeder og eksisterende hydraulikksystemer.

Miljøutførelse

MRP 170 kan leveres i normal utførelse eller tropisk utførelse.

Tropisk utførelse er beskrevet med rustfri spole og hendel samt lakkert ventilhus. Dette kan være aktuelt der ventilen brukes i fuktige eller mer korrosive miljøer.

Hendel- og betjeningsvarianter

Serien kan leveres med ulike betjeningsutførelser.

Databladet viser blant annet:

• med standard håndhendel

• uten hendel, med støvbeskyttelsesplate

• friksjons-/detentfunksjon med nøytralposisjon

Dette gjør det mulig å velge ventil etter ønsket betjening, maskinoppsett og driftsmiljø.

Typiske bruksområder

Caproni MRP 170 / MRP170 kan brukes i mange hydraulikksystemer, blant annet:

• større transportbånd

• matebord

• mateverk

• sagbruk

• vedmaskiner

• kappsager

• flishuggere

• hydraulikkmotorer

• valser

• børster

• presser

• spesialmaskiner

• produksjonsutstyr

• landbruksmaskiner

• mobile maskiner

• hydraulikkaggregater

• industrielle maskinfunksjoner

Fordeler med Caproni MRP 170

• Kombinerer tre ventilfunksjoner i én kompakt enhet

• Retningsventil, flowregulator og overtrykksventil i samme ventil

• Trykkkompensert flow for jevnere hastighet

• Trinnløs manuell regulering

• Retning og flow styres med samme hendel

• Høy nominell flow: 170 l/min

• Integrert pilotoperert overtrykksventil

• Færre fittings og koblinger

• Mindre risiko for lekkasjepunkter

• Flere portstandarder

• Normal og tropisk utførelse mulig

Viktig ved valg av riktig variant

Ved valg av MRP 170 må både hydraulisk funksjon og mekanisk oppbygging kontrolleres.

Kontroller alltid:

• ønsket flow

• arbeidstrykk

• returtrykk til T-port

• ønsket portstandard

• portstørrelse

• om ventilen skal styre sylinder eller motor

• ønsket matehastighet

• ønsket hendelutførelse

• om friksjons-/detentfunksjon ønskes

• om normal eller tropisk utførelse trengs

• oljetype

• oljeviskositet

• temperatur

• filtrering

• monteringsplass og hendelretning

T-porten må føres til tank med lavt mottrykk, siden maks trykk på T er lavere enn på P, A og B.

Tekniske hoveddata

Tekniske data for Caproni MRP 170-serien:

• Produkttype: trykkkompensert monoblokk retningsventil

• Serie: MRP 170 / MRP170

• Ventiltype: 4-veis retningsventil med trykkkompensert bypass-flowregulator

• Overtrykksventil: pilotoperert, eksternt justerbar

• Nominell flow: 170 l/min

• Arbeidstrykk P, A og B: 210 bar

• Maks trykk T: 30 bar

• Trykkinnstillingsområde: 30–300 bar

• Spoleslag: ±8,5 mm

• Intern lekkasje ved 100 bar: ca. 60 cm³/min

• Vekt: ca. 7 kg

• Hydraulikkvæske: hydraulikkolje

• Viskositetsområde: 15–300 cSt

• Anbefalt viskositet: 20–80 cSt

• Oljetemperatur: -20 til +80 °C

• Filtrering: 0,025 mm

• Standard portkode G:

  • P, A, B og T: G 1"

• Alternative portkoder:

  • N = 3/4"-14 NPT

  • U = 1 5/16"-12 UN

Produktkode MRP170-1LFG

Den aktuelle varianten MRP170-1LFG kan leses slik:

• MRP170 = trykkkompensert monoblokk retningsventil

• 1 = én sleide

• L = med standard håndhendel

• F = friksjons-/detentfunksjon med nøytralposisjon

• G = standard BSP-portgjenger

Produktkoder kan variere etter betjening, portstandard og miljøutførelse.

For nye anlegg og utskifting

MRP 170 passer både i nye hydraulikksystemer og ved utskifting av eksisterende trykkkompenserte retningsventiler.

Ved nybygg brukes ventilen der man ønsker enkel manuell styring av retning og hastighet i samme komponent, men med høyere flowkapasitet enn mindre ventiler i samme type. Ved utskifting må komplett ventilkode, portstandard, flow, trykk, hendelutførelse og hydraulisk funksjon kontrolleres.

Ved erstatning av en enkel retningsventil må man være oppmerksom på at MRP 170 også har integrert trykkkompensert flowregulering og overtrykksventil. Hydraulikkskjemaet bør derfor kontrolleres før montering.

Hjelp til valg

Ta kontakt dersom du er usikker på hvilken MRP 170-variant du trenger.

Send oss gjerne:

• ønsket flow

• ønsket matehastighet

• arbeidstrykk

• hva ventilen skal styre

• om det er sylinder eller hydraulikkmotor

• portstandard

• bilde av eksisterende ventil

• komplett ventilkode

• hydraulikkskjema

• ønsket hendel- eller detentfunksjon

• om ventilen skal brukes i normalt eller tropisk miljø

Vi hjelper deg med å finne riktig trykkkompensert retningsventil til nybygg, reparasjon, ombygging eller utskifting.
