Detaljert beskrivelse – PTO MAN ENGINE D20

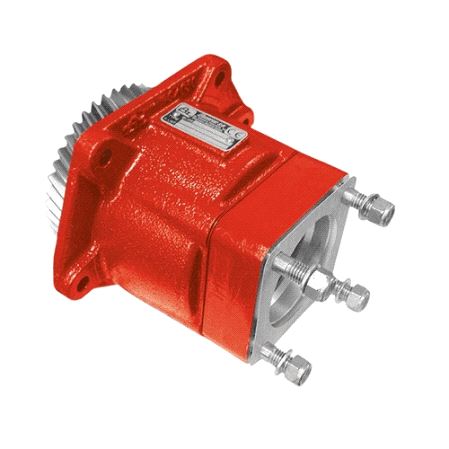

Dette produktet er en motoradapter / Engine PTO for MAN D20. Adapteren brukes for å montere og drive en hydraulikkpumpe direkte fra motorens kraftuttaksløsning.

Databladet beskriver 081903 som et motoruttak for direkte montering på motorens 5-bolts uttak, beregnet for kontinuerlig drift med ISO 4-bolts pumper.

Adapter for ISO 4-bolts pumpe

Adapteren brukes sammen med hydraulikkpumpe med riktig flens og akselutførelse. Før bestilling må det kontrolleres at pumpen som skal monteres passer mot adapterens ISO 4-bolts utførelse, aksel/spline, rotasjonsretning og byggemål.

Kontroller spesielt:

• pumpeflens

• aksel/spline

• rotasjonsretning

• byggemål

• klaring rundt motor og pumpe

• tillatt moment

• hydraulikksystemets arbeidstrykk og pumpevolum

Riktig mekanisk tilpasning er viktig for levetid på både adapter, pumpe, aksel og øvrig drivlinje.

Tekniske hoveddata

Verdiene må alltid kontrolleres mot aktuell motor, pumpe, driftsturtall, arbeidstrykk og hydraulikkfunksjon før montering.

Bruksområder

PTO MAN ENGINE D20 brukes der en MAN D20-motor skal drive hydraulikkpumpe.

Typiske bruksområder:

• lastebilhydraulikk

• hydraulikkaggregater

• spesialpåbygg

• tippfunksjoner

• kranfunksjoner

• vinsj

• transportør

• tank-/bulkrelatert utstyr

• containerhåndtering

• marint eller mobilt utstyr med MAN-motor

• industrimaskiner med MAN D20

• utskifting av eksisterende motoradapter eller PTO-adapter

Løsningen er særlig aktuell ved reparasjon, ombygging eller nybygg der man skal drive hydraulikk direkte fra MAN-motoren.

Viktig ved valg av hydraulikkpumpe

Adapteren må alltid vurderes sammen med hydraulikkpumpen som skal monteres.

Kontroller alltid:

• pumpeflens

• aksel/spline

• pumperotasjon

• pumpevolum

• ønsket flow

• driftsturtall

• arbeidstrykk

• tilgjengelig moment

• tilgjengelig effekt

• tillatt belastning på adapter og motoruttak

• slangedimensjoner

• tankstørrelse

• filtrering

• kjølebehov

• overtrykksventil

En for stor pumpe kan kreve mer moment eller effekt enn adapter, motor eller drivlinje er beregnet for. En for liten pumpe kan gi for lav flow og treg hydraulikkfunksjon.

Moment, effekt og pumpevalg

Databladet oppgir kontinuerlig moment til 400 Nm og intermitterende moment til 570 Nm. Det betyr at pumpens belastning må vurderes mot både arbeidstrykk og pumpevolum.

Som hovedregel gir høyere trykk og større pumpevolum høyere momentbehov. Ved høy belastning over tid bør man dimensjonere konservativt og kontrollere at systemet har riktig trykkbegrensning.

Kontroller spesielt:

• maks arbeidstrykk

• trykkinnstilling på overtrykksventil

• pumpevolum i cm³/omdr

• faktisk motorturtall/PTO-turtall

• driftstid

• om belastningen er kontinuerlig eller periodevis

• oljetemperatur og kjøling

Rotasjon og utveksling

Databladet oppgir pumperotasjon som høyre / right hand og utveksling motor–pumpe som 1:1,233. Dette må kontrolleres mot hydraulikkpumpen som skal brukes.

Feil rotasjon kan føre til at pumpen ikke suger olje riktig, og kan gi:

• manglende flow

• støy

• varmgang

• kavitasjon

• pumpeskade

Ved utskifting bør eksisterende pumpe, adapter, monteringsretning og rotasjon dokumenteres med bilder før bestilling.

Andre PTO-er og adaptere til andre bilmerker

Selv om denne siden gjelder motoradapter til MAN D20, kan vi også skaffe tilsvarende PTO-er, adaptere og hydraulikkløsninger til mange andre lastebilmerker, industrikjøretøy og girkasser.

Aktuelle eksempler:

• MAN PTO

• Scania PTO

• Volvo PTO

• Mercedes-Benz PTO

• DAF PTO

• Iveco PTO

• Renault PTO

• Allison PTO

• ZF PTO

• PTO til industrikjøretøy

• PTO-adaptere

• motoradaptere

• gearadaptere

• hydraulikkpumper til PTO

• komplette hydraulikkløsninger til påbygg

Dersom ønsket PTO eller adapter ikke ligger i nettbutikken, kan vi ofte sjekke riktig løsning basert på bilmerke, girkasse, motor, chassisnummer, bilde eller eksisterende PTO-kode.

Viktig ved valg av riktig PTO-/adapterløsning

PTO og adapter må velges etter hele systemet, ikke bare etter bilmerke.

Kontroller alltid:

• bilmerke

• motortype

• girkassetype

• chassisnummer

• eksisterende PTO-kode, dersom tilgjengelig

• ønsket uttakstype

• ønsket rotasjon

• utveksling

• tilgjengelig moment

• tilgjengelig effekt

• driftstid

• pumpeflens

• pumpevolum

• arbeidstrykk

• hydraulikkfunksjon

• plassforhold

• om pumpen skal gå kontinuerlig eller periodevis

Feil PTO eller adapter kan gi feil rotasjon, feil turtall, manglende klaring, overbelastning eller feil montering.

Viktig om hydraulikksystemet

Motoradapteren er bare én del av hydraulikksystemet. Hele anlegget må dimensjoneres riktig.

Kontroller:

• riktig pumpe

• riktig tankstørrelse

• riktig dimensjonert sugeledning

• korrekt trykkledning

• returfilter

• eventuell oljekjøling

• overtrykksventil

• ventilblokk

• slanger og koblinger

• oljetype og temperatur

Hydraulikkpumpen skal alltid beskyttes med korrekt innstilt overtrykksventil. For høy belastning eller feil oppbygging kan skade pumpe, adapter, motor eller hydraulikkomponenter.

For nye anlegg og utskifting

Ved nybygg velges adapter og pumpe etter ønsket hydraulikkfunksjon, driftstid, arbeidstrykk, flow og tilgjengelig effekt.

Ved utskifting bør eksisterende adapter, PTO, pumpe, merkeskilt, motortype, girkasse og monteringsforhold kontrolleres. Send gjerne bilder fra flere vinkler, så er det enklere å kontrollere riktig løsning.

Hjelp til valg

Ta kontakt dersom du er usikker på hvilken PTO eller adapter du trenger.

Send oss gjerne:

• bilmerke

• motortype

• girkassetype

• chassisnummer

• bilde av eksisterende PTO/adapter

• bilde av motor/girkasseuttak

• eksisterende PTO-kode

• ønsket hydraulikkpumpe

• pumpeflens og akseltype

• ønsket flow

• arbeidstrykk

• hva pumpen skal drive

• driftstid og belastning

• om du trenger komplett PTO-/pumpeoppsett

Vi hjelper deg med å finne riktig motoradapter, PTO-adapter eller hydraulikkløsning til MAN D20 eller tilsvarende løsninger til andre bilmerker og girkasser.
