Detaljert beskrivelse – Logic Cartridge ventiler Ponar URZS / ULZS

Logic Cartridge ventiler, også kalt innbyggingsventiler eller cartridgeventiler, brukes i hydraulikksystemer der man ønsker høy flow, kompakt ventiloppbygging og fleksibel styring av oljevolum.

Ponar URZS / ULZS er en serie 2/2-veis logic cartridge ventiler for innbygging i hydrauliske ventilblokker. Ventilene kan brukes alene som pilotstyrt tilbakeslagsventil, eller kombineres med flere elementer for å bygge retningsventiler, avlastningsfunksjoner, trykkstyring og komplette logikkblokker.

Denne ventiltypen er spesielt aktuell i systemer der vanlige retningsventiler blir for små, eller der man ønsker en mer kompakt og effektiv ventilblokk for store oljemengder.

Høy flow i kompakt ventilblokk

Logic Cartridge ventiler brukes ofte når hydraulikksystemet krever stor oljemengde og lavt trykktap. Ved å bygge ventilen direkte inn i en blokk får man kortere oljeveier, kompakt montasje og høy kapasitet.

URZS-innsatsen består av ventilhylse, fjær og poppet. Ventilen holdes lukket av fjær og/eller pilottrykk, og kan åpnes ved avlastning av kontrollarealet eller ved tilstrekkelig trykk fra A- eller B-port, avhengig av funksjon og oppbygging.

Dekselet, ofte i ULZS-serien, styrer piloteringen av cartridgeinnsatsen. Derfor må innsats og deksel alltid velges som en samlet funksjon.

Størrelser og kapasitet

Serien dekker flere nominelle størrelser:

Riktig størrelse velges ut fra ønsket oljemengde, trykkfall, arbeidstrykk, innbyggingsmål og funksjon i hydraulikksystemet.

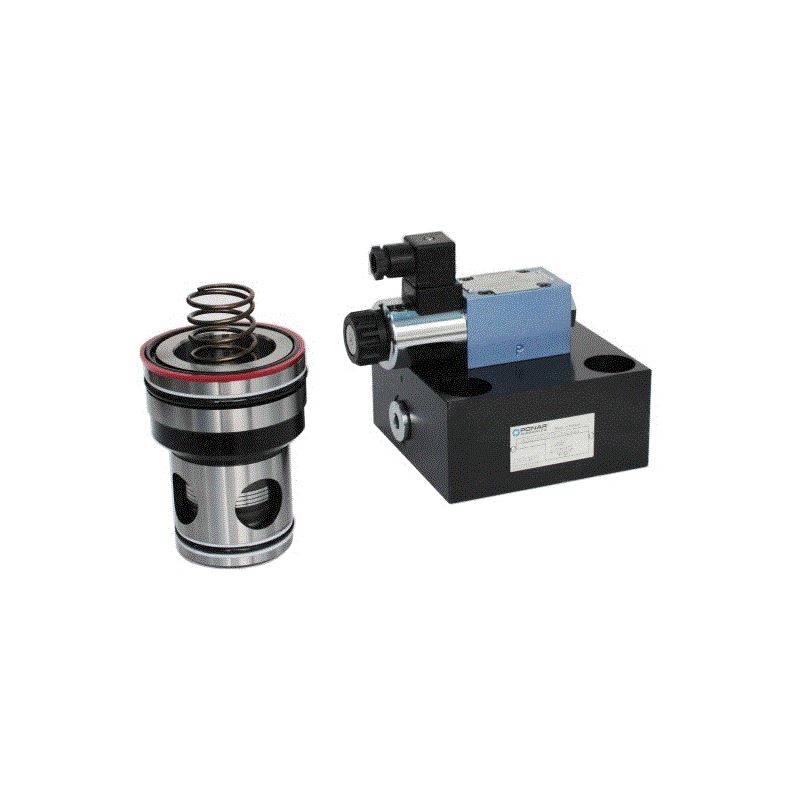

URZS og ULZS – innsats og deksel

En komplett logic cartridge-funksjon består normalt av to hoveddeler:

• URZS – selve cartridgeinnsatsen / ventilinnsatsen

• ULZS – dekselet som styrer pilotering og funksjon

URZS-innsatsen bestemmer blant annet nominell størrelse, flowkapasitet, arealforhold, fjærtrykk og poppetutførelse.

ULZS-dekselet bestemmer hvordan ventilen styres. Avhengig av variant kan dekselet gi enkel pilotstyring, hydraulisk styring, elektrisk avlastning, trykkinnstilling eller andre funksjoner.

Ved bestilling er det derfor viktig å vite om du trenger kun innsats, kun deksel eller komplett kombinasjon.

Vanlige funksjoner

Logic Cartridge ventiler kan brukes til mange hydrauliske funksjoner, blant annet:

• pilotstyrt tilbakeslagsventil

• hovedventil i retningsventilblokk

• avlastningsventil

• trykkbegrensningsfunksjon

• sikkerhetsfunksjon

• hurtig åpning/lukking av store oljemengder

• blokkmontert ventil for store sylindere

• kontroll av hydraulikkmotorer

• bypass- eller avlastningsfunksjon

• låsing og frigjøring av hydrauliske kretser

Ved å kombinere flere cartridgeventiler i én blokk kan man bygge svært kompakte systemer med høy kapasitet.

URZS/S-varianter

URZS/S er en egen variant for større størrelser, blant annet NG32, NG40 og NG50. Denne varianten brukes også som 2/2-veis cartridgeventil i hydrauliske systemer, enten som pilotstyrt tilbakeslagsventil eller i kombinasjon med flere elementer i et retningsventilsystem.

URZS/S har et annet arealforhold enn standard URZS-varianter, og må derfor velges ut fra ønsket funksjon i hydraulikkskjemaet.

URZS D / ULZS DB med trykkinnstilling

URZS D sammen med ULZS DB er en variant med trykkinnstillingsfunksjon. Denne brukes der cartridgeventilen skal fungere som trykkbegrensning eller trykkstyrt ventilfunksjon.

Denne typen kan brukes i hydraulikksystemer som trykkbegrensningsventil, eller som del av en større logikkblokk med flere ventilelementer.

URZS D / ULZS DB-serien finnes i størrelser fra NG16 til NG50, med maks trykk opptil 35/42 MPa avhengig av variant og maks flow opptil 1600 l/min for denne trykkinnstillbare serien.

Typiske bruksområder

Logic Cartridge ventiler brukes ofte i hydraulikksystemer med høy kapasitet og krevende drift.

Typiske bruksområder:

• hydrauliske presser

• industripresser

• store hydraulikkaggregater

• marine hydraulikksystemer

• offshore- og dekksutstyr

• testbenker

• sprøytestøpemaskiner

• stål- og metallindustri

• maskiner med store sylindere

• systemer med høy oljemengde

• kundetilpassede ventilblokker

• avlastnings- og sikkerhetsfunksjoner

• hydrauliske låsefunksjoner

• retningsstyring i høyflow-systemer

Fordeler med Logic Cartridge ventiler

• Svært høy flow i kompakt format

• Egnet for store hydraulikksystemer

• Kan bygges direkte inn i ventilblokk

• Lavere trykktap enn mange tradisjonelle ventiloppsett

• Fleksibel oppbygging med ulike deksler

• Kan brukes til mange forskjellige hydraulikkfunksjoner

• Mulighet for pilotstyring, trykkstyring og elektrisk avlastning

• Egnet for kundetilpassede hydraulikkblokker

• Flere NG-størrelser fra NG16 til NG50

• Flere poppet-, fjær- og arealforhold tilgjengelig

• God løsning når standard retningsventiler blir for små

Viktig ved valg av riktig variant

Ved valg av Logic Cartridge ventil må hele hydraulikkfunksjonen vurderes. Det er ikke nok å velge ventil bare ut fra flow.

Kontroller alltid:

• ønsket funksjon i hydraulikkskjemaet

• nominell størrelse, NG16 til NG50

• maks oljemengde

• ønsket trykkfall

• maks arbeidstrykk

• om ventilen skal brukes som tilbakeslagsventil, retningsventil eller trykkfunksjon

• om du trenger URZS, URZS/S eller URZS D

• hvilket ULZS-deksel som skal brukes

• pilotport og styretrykk

• arealforhold

• fjærtrykk / åpningspressure

• om poppet skal være med eller uten dempenese

• dysevalg i pilotkanal

• tetningstype

• oljeviskositet og temperatur

• filtreringskrav

• innbyggingsmål og setemål

• om monteringsskruer må bestilles separat

Feil valg av deksel, pilotfunksjon, fjærtrykk eller arealforhold kan gi feil åpnings-/lukkefunksjon, ustabil drift eller for høyt trykktap.

Tekniske hoveddata

Generelle tekniske data for Ponar URZS / ULZS-serien:

• Produkttype: Logic Cartridge ventil / 2/2-veis cartridgeventil

• Produsent: Ponar Wadowice

• Serier: URZS, ULZS, URZS/S, URZS D, ULZS DB

• Nominelle størrelser: NG16, NG25, NG32, NG40, NG50

• Maks flow:

  • NG16: opptil 140 l/min

  • NG25: opptil 400 l/min

  • NG32: opptil 700 l/min

  • NG40: opptil 1600 l/min

  • NG50: opptil 2400 l/min

• Maks arbeidstrykk: opptil 420 bar, avhengig av variant

• Ventiltype: 2/2-veis poppet / cartridge

• Hydraulikkvæske: mineralolje eller fosfatester, avhengig av tetning/variant

• Typiske funksjoner: pilotstyring, avlastning, trykkbegrensning, tilbakeslag og retningsstyring

• Montering: innbygging i ventilblokk

• Deksler: ULZS-varianter for ulike pilot- og styrefunksjoner

For nye anlegg og ombygging

Logic Cartridge ventiler er godt egnet både for nye hydraulikksystemer og ombygging av eksisterende anlegg.

Ved nybygg kan ventilen integreres direkte i en spesialtilpasset blokk for å oppnå kompakt konstruksjon og høy flowkapasitet. Ved ombygging kan cartridgeventiler være et godt valg når eksisterende standardventiler ikke har nok kapasitet, eller når man ønsker å redusere rørføring og bygge en mer kompakt ventilpakke.

Denne ventiltypen er særlig aktuell i anlegg der det er behov for høy oljemengde, rask respons og robust hydraulisk styring.

Hjelp til valg av riktig Logic Cartridge ventil

Logic Cartridge ventiler må velges ut fra hydraulikkskjema og funksjon. Ta kontakt dersom du er usikker på hvilken størrelse eller variant du trenger.

Send oss gjerne:

• hydraulikkskjema

• ønsket funksjon

• maks systemtrykk

• ønsket oljemengde

• ønsket trykkfall

• ventilblokk eller setemål

• eksisterende ventiltype

• bilder av ventil eller blokk

• informasjon om pilottrykk og styring

• om du trenger innsats, deksel eller komplett kombinasjon

Vi hjelper deg med å finne riktig Ponar URZS / ULZS Logic Cartridge ventil til nybygg, reparasjon, ombygging eller utskifting.
