Detaljert beskrivelse – MP Filtri MPF0301AG1A10HEP01 returfilter

MP Filtri MPF0301AG1A10HEP01 er et kompakt returfilter for hydraulikkanlegg med mindre oljemengder. Filteret monteres direkte på hydraulikktanken og renser oljen før den returnerer til tanken.

God returfiltrering er viktig for å holde hydraulikkoljen ren. Partikler fra slitasje, slanger, tetninger og øvrige komponenter kan sirkulere i oljen og over tid skade pumper, ventiler og hydraulikkmotorer.

Dette returfilteret har 10 µm mikroglassfilter, som gir effektiv utskilling av små partikler og bidrar til lengre levetid på hydraulikkomponentene.

Effektiv 10 µm mikroglassfiltrering

Filterelementet er produsert i uorganisk mikrofiber og har filtreringsgrad 10 µm, med filtreringseffektivitet β10(c) ≥ 1000.

Det tilsvarer minst 99,9 % partikkelutskilling ved den angitte partikkelstørrelsen under standardiserte testforhold.

Filtreringen er spesielt nyttig i hydraulikksystemer med:

• tannhjulspumper og stempelpumper

• retningsventiler

• hydraulikkmotorer

• sylindre

• reguleringsventiler

• andre komponenter som er følsomme for forurensning

Anbefalt flow opptil 24 l/min

For MPF030 med A10-filterelement oppgir MP Filtri anbefalt maksimal oljemengde på 24 l/min ved følgende referanseforhold:

Ved kald olje eller høyere viskositet vil trykkfallet øke. Filterets kapasitet må derfor vurderes etter faktiske driftsforhold.

Bypassventil 3 bar

Denne utførelsen har en innebygd bypassventil med åpningstrykk 3 bar ±10 %.

Dersom trykkfallet over filterelementet blir for høyt, kan bypassventilen åpne for å opprettholde returstrømmen.

Dette kan være viktig ved kaldstart eller dersom filterelementet er tilstoppet. Når bypassventilen åpner, kan imidlertid olje passere uten vanlig filtrering.

Filterelementet bør derfor skiftes før det oppstår vedvarende høyt trykkfall under normal drift.

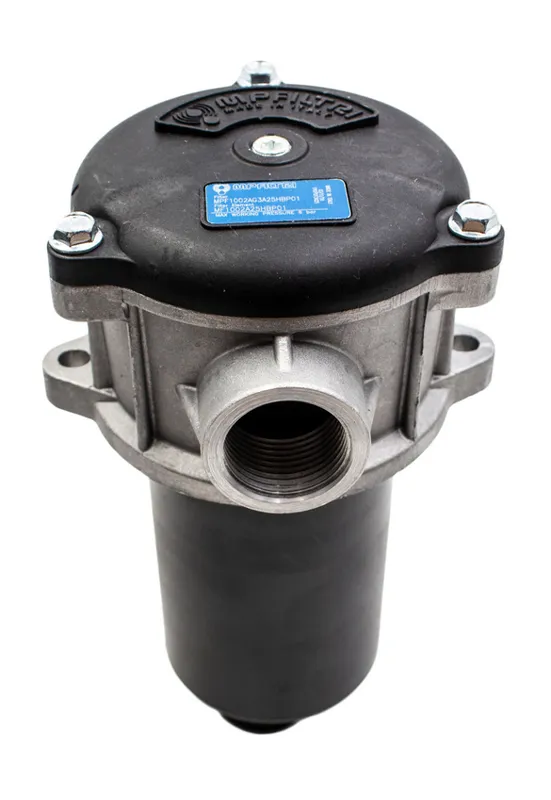

Kompakt tankmontering

MPF030 er beregnet for vertikal montering direkte på hydraulikktanken.

Filterhuset har et hode av aluminium og et lokk av nylon. Den kompakte utformingen passer godt på mindre aggregater og maskiner der tilgjengelig plass er begrenset.

Filteret har G1/2" BSP-tilkobling for returledningen og G1/8" indikatorport.

Ved montering må det være tilstrekkelig plass over filteret til inspeksjon og utskifting av elementet.

Tekniske hoveddata

Bruksområder

MPF030-returfilteret er godt egnet i mindre hydraulikksystemer, blant annet:

• små hydraulikkaggregater

• vedkløyvere og vedmaskiner

• landbruksmaskiner

• hydrauliske vinsjer

• mindre hydrauliske løfteinnretninger

• kompakte industrimaskiner

• mobile hydraulikkanlegg

• hydraulikksystemer med mindre tankvolum

• service og utskifting av eksisterende returfilter

Utskiftbart filterelement

Filterelementet kan skiftes ved service uten at hele filterhuset må byttes.

For dette filteret skal reserveelementet tilhøre MF030-serien, med lengde 1, A10-filtermedium og riktig bypass-/tetningsutførelse.

Oppgi helst hele filterkoden MPF0301AG1A10HEP01 ved bestilling av reserveelement, slik at riktig reservedel kan kontrolleres.

Tilstoppingsindikator

Filteret har G1/8" indikatorport for egnet tilstoppingsindikator.

En tilstoppingsindikator gjør det enklere å følge med på filterets tilstand og oppdage økende trykkmotstand.

En indikator kan være nyttig i anlegg der maskinen brukes ofte, har lange driftsperioder eller der man ønsker mer systematisk vedlikehold.

Kontroller hvilken indikator som passer, og om den bestilles separat.

Montering og vedlikehold

Ved montering skal filterhuset plasseres vertikalt på hydraulikktanken.

Kontroller tankens hullbilde og mål mot databladet, og sørg for at filteret ikke belastes mekanisk av returledningen.

Ved filterskift:

1. Stans hydraulikkanlegget og avlast resttrykket.

2. Rengjør rundt filterlokket.

3. Demonter lokket og ta ut brukt filterelement.

4. Kontroller tetningene.

5. Monter nytt, korrekt filterelement.

6. Monter lokket og kontroller at det tetter.

7. Start hydraulikkanlegget og kontroller for lekkasje og unormalt returtrykk.

Ikke vent til filteret er helt tilstoppet før elementet skiftes.

Viktig om returtrykk

MPF030 har maksimalt arbeidstrykk på 8 bar, men dette betyr ikke at hydraulikkanlegget bør ha 8 bar normalt returtrykk.

Et velfungerende retursystem bør ha lavest mulig unødvendig motstand.

Høyt returtrykk kan skyldes blant annet:

• for lite filter

• tilstoppet filterelement

• kald eller svært viskøs olje

• for liten returledning

• for høy returflow

• andre innsnevringer i retursystemet

Ved høyere oljeflow enn filteret er dimensjonert for, bør det velges et større returfilter.

Hjelp til valg

Vi leverer returfilter, filterelementer og tilstoppingsindikatorer fra MP Filtri.

Dersom du trenger hjelp til å finne riktig filter eller reserveelement, send oss gjerne komplett filterkode, bilde av eksisterende filter, oljeflow, gjengestørrelse og ønsket filtreringsgrad.

Vi hjelper deg med å finne passende filterløsning til hydraulikkaggregat, landbruksmaskin, vedmaskin eller annet hydraulikkanlegg.
