Detaljert beskrivelse – Balanseventil flensmontert R930008379

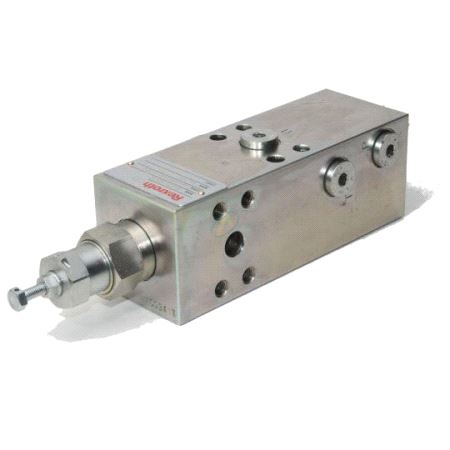

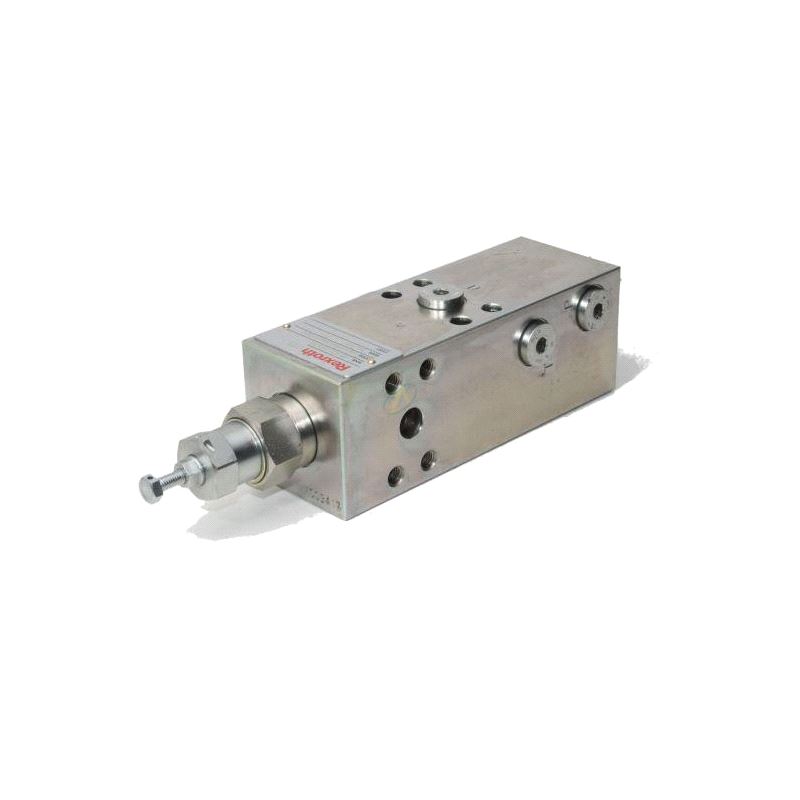

R930008379 er en flensmontert balanseventil / lastholdeventil for hydraulikksystemer der en last må holdes stabilt og beveges kontrollert. Ventilen brukes der lasten kan påvirke bevegelsen selv, for eksempel ved senking, tipping, bombevegelse, vinsj, løft eller andre funksjoner med hengende eller drivende last.

En balanseventil brukes for å hindre at en sylinder eller hydraulikkmotor løper ukontrollert når lasten trekker eller presser i bevegelsesretningen. Ventilen holder igjen oljen fra forbrukeren og åpner kontrollert når det kommer pilottrykk fra motsatt side.

Lastkontroll og sikker holding

Hovedoppgaven til en balanseventil er å kontrollere lastindusert bevegelse.

Typiske funksjoner:

• holde last i posisjon

• kontrollere senkehastighet

• hindre ukontrollert bevegelse

• beskytte mot løpende last

• gi mer stabil bevegelse på sylinder eller motor

• redusere risiko for rykk og fallbevegelse

• bidra til sikker drift på lastbærende hydraulikkfunksjoner

Når retningsventilen står i nøytral, bidrar balanseventilen til å holde lasten. Når funksjonen aktiveres, åpner ventilen ved hjelp av pilottrykk.

Flensmontert utførelse

Denne ventilen er flensmontert og har 1/2" SAE 6000 tilkobling mellom V2 og C2. Flensmontering gir en kompakt og robust installasjon, og brukes ofte der ventilen skal monteres direkte ved sylinder, motor, ventilblokk eller manifold.

Fordeler med flensmontering:

• kompakt oppbygging

• robust mekanisk innfesting

• færre løse koblinger enn rørmontert løsning

• egnet for høyere flow

• ryddig montering nær forbruker

• godt egnet for mobile og industrielle maskiner

Portfunksjoner

Databladet viser portene V2, C2, P, T og M.

Generelt brukes portene slik i denne typen ventiloppsett:

• C2 mot last / forbruker

• V2 mot ventilside / styreside

• P trykkside eller pilot-/systemtilkobling etter skjema

• T tank / retur etter skjema

• M måleport eller kontrollport etter skjema

Portfunksjon må alltid kontrolleres mot hydraulisk symbol og maskinens hydraulikkskjema før montering.

Trykkinnstilling

Ventilen er oppgitt med trykkinnstilling 350 bar ved 5 l/min, og justerbart trykkområde 100–350 bar.

Databladet oppgir også trykkøkning ved justering som 110 bar per omdreining. Dette er nyttig ved innstilling, men endelig trykk må alltid kontrolleres med manometer under kontrollerte forhold.

For balanseventiler skal innstillingen tilpasses lasttrykket. For lav innstilling kan gi ustabil eller ukontrollert bevegelse. For høy innstilling kan gi unødvendig høyt mottrykk, varmeutvikling og dårligere energieffektivitet.

Pilotforhold 22:1

Pilotforholdet er oppgitt til 22:1. Pilotforholdet angir hvor mye pilottrykk som bidrar til å åpne ventilen i forhold til lasttrykket.

Et høyt pilotforhold betyr at ventilen kan åpnes med relativt lavt pilottrykk. Dette kan være nyttig i systemer der man ønsker lavere mottrykk under bevegelse, men det må vurderes opp mot laststabilitet og maskinens hydraulikkoppsett.

Valg og innstilling av balanseventil bør alltid vurderes sammen med sylinderdata, last og hydraulikkskjema.

Maks flow og trykk

R930008379 er oppgitt med:

• maks trykk: 350 bar

• maks flow: 150 l/min

Dette gjør ventilen aktuell for større hydrauliske funksjoner enn små inline lastholdeventiler, og spesielt der det er behov for flensmontering og god flowkapasitet.

Robust materialutførelse

Databladet oppgir manifold i sinkbelagt stål og tetning i Buna N 70 Shore. Dette gir en robust utførelse for mobile og industrielle hydraulikkapplikasjoner innenfor oppgitte tekniske data.

O-ring er oppgitt som 19,76 × 1,78 NBR70.

Typiske bruksområder

Flensmonterte balanseventiler brukes i mange hydrauliske systemer der last må kontrolleres.

Typiske bruksområder:

• løftefunksjoner

• senkefunksjoner

• bommer og armer

• kraner

• vinsjer

• støttebein

• tipp og vipp

• redskapsstyring

• hydraulikkmotorer med last

• sylindere med hengende eller drivende last

• mobile maskiner

• anleggsmaskiner

• landbruksmaskiner

• industrimaskiner

• spesialmaskiner

Fordeler med R930008379

• Flensmontert balanseventil

• Kompakt og robust montering

• God flowkapasitet, opptil 150 l/min

• Maks trykk 350 bar

• Justerbart trykkområde 100–350 bar

• Pilotforhold 22:1

• 1/2" SAE 6000 flenstilkobling

• G1/4 porter for M, P og T

• Sinkbelagt stålmanifold

• Egnet for lastkontroll på krevende hydraulikkfunksjoner

Viktig ved valg og montering

En balanseventil er ofte en sikkerhetskritisk komponent. Feil ventil, feil innstilling eller feil portkobling kan gi ustabil eller farlig bevegelse.

Kontroller alltid:

• hydraulikkskjema

• portfunksjon og flensbilde

• maks flow

• maks arbeidstrykk

• lastindusert trykk

• sylinderdiameter og stempelstangdiameter

• sylinderareal på aktuell side

• pilottrykk

• pilotforhold

• ønsket trykkinnstilling

• om ventilen skal monteres direkte ved sylinder eller i blokk

• tetninger og O-ringer

• om eksisterende ventil har samme kode eller tilsvarende tekniske data

Ved utskifting bør komplett ventilkode, bilde av ventilen og hydraulikkskjema kontrolleres før bestilling.

For nye anlegg og utskifting

R930008379 passer både som komponent i nye hydraulikksystemer og som erstatningsventil der samme eller tilsvarende balanseventil er montert fra før.

Ved nybygg må ventilen dimensjoneres etter last, flow og ønsket bevegelseskontroll. Ved utskifting må man kontrollere at flensbilde, portfunksjon, trykkinnstilling, pilotforhold og tekniske data stemmer med eksisterende løsning.

Hjelp til valg

Ta kontakt dersom du er usikker på om R930008379 passer til din maskin.

Send oss gjerne:

• bilde av eksisterende ventil

• komplett ventilkode

• hydraulikkskjema

• maskintype

• hva ventilen styrer

• sylinderdiameter og stempelstangdiameter

• maksimal last

• arbeidstrykk

• ønsket flow eller hastighet

• bilde av flens og portbilde

Vi hjelper deg med å kontrollere riktig balanseventil til nybygg, reparasjon, ombygging eller utskifting.
