Detaljert beskrivelse – Spesialsylindre etter mål og behov

Ikke alle hydraulikksystemer kan løses med en standardsylinder. Mange maskiner krever spesialtilpassede sylindre med egne mål, spesielle innfestinger, høyere trykk, lengre slaglengde, lavere vekt, bedre korrosjonsbestandighet eller materialer tilpasset miljøet de skal arbeide i.

Vi kan hjelpe med spesialsylindre til både nye anlegg og utskifting av eksisterende sylindre. Løsningen kan baseres på tegning, målskisse, teknisk kravspesifikasjon eller en gammel sylinder som skal erstattes.

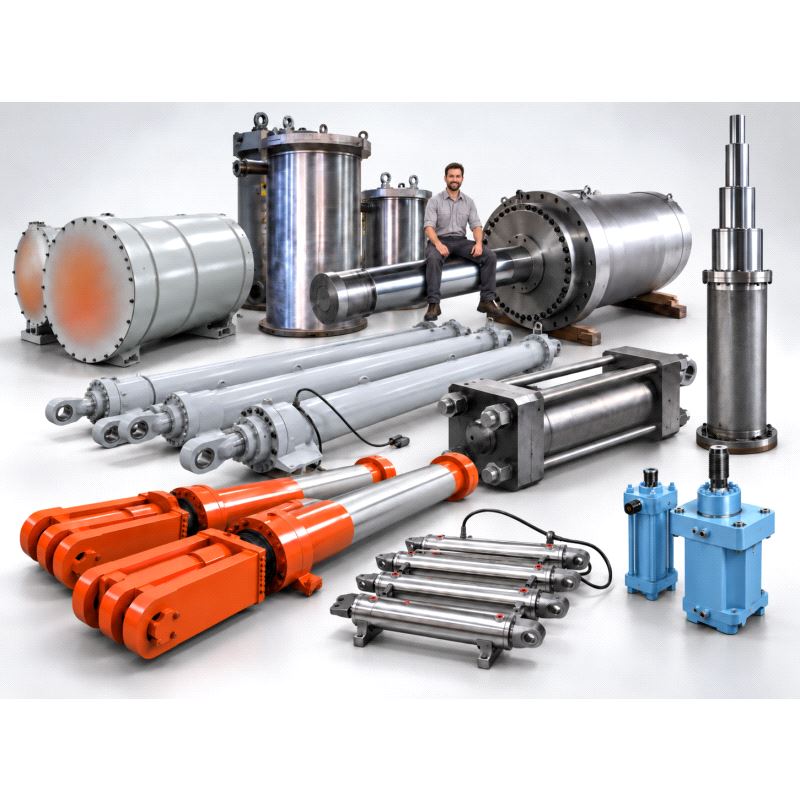

Fra små spesialsylindre til store tunglastsylindre

Spesialsylindre kan leveres i mange størrelser og utførelser. Noen prosjekter krever små, kompakte sylindre med korte byggemål. Andre krever store sylindre med høy belastning, lang slaglengde og kraftige innfestinger.

Aktuelle løsninger kan være:

• kompakte sylindre for trange installasjoner

• store industrisylindre

• sylindre med ekstra lang slaglengde

• kraftige sylindre for høye laster

• sylindre for presser og tungt produksjonsutstyr

• sylindre for løft, skyv, klem, trekk og posisjonering

• kundetilpassede sylindre for spesialmaskiner

Materialer fra stål til titan

Materialvalg er en viktig del av en spesialsylinder. Riktig materiale påvirker styrke, levetid, vekt, korrosjonsbestandighet og pris.

Mulige materialvalg kan være:

• vanlig konstruksjonsstål

• høyfast stål

• herdet eller spesialbehandlet stempelstang

• rustfritt stål

• syrefast stål

• duplex eller andre korrosjonsbestandige materialer

• aluminium der lav vekt er viktig

• titan der lav vekt og høy korrosjonsbestandighet er avgjørende

• støpte eller smidde komponenter ved store belastninger

Valg av materiale gjøres ut fra arbeidstrykk, miljø, belastning, kjemikalier, temperatur, vektkrav og ønsket levetid.

Overflatebehandling og korrosjonsbeskyttelse

For krevende miljøer kan sylinderen tilpasses med riktig overflatebehandling. Dette er spesielt viktig på marine applikasjoner, utendørs maskiner, renovasjonsutstyr, anleggsmaskiner, landbruksmaskiner og prosessutstyr.

Mulige løsninger:

• hardforkrommet stempelstang

• tykkere krombelegg

• nikkelbelegg

• kombinerte nikkel-/krombelegg

• rustfri stempelstang

• spesialbelegg for korrosive miljøer

• epoksy- eller industrilakk

• kundespesifisert malingssystem

• ekstra beskyttelse mot salt, fukt, kjemikalier eller smuss

Teleskopsylindre og langslagssylindre

Teleskopsylindre brukes der lang slaglengde skal kombineres med kort innbyggingslengde. Dette kan være aktuelt på løfteutstyr, tipp, mobile maskiner, serviceutstyr og spesielle konstruksjoner der plassen er begrenset.

Mulige utførelser:

• enkeltvirkende teleskopsylinder

• dobbeltvirkende teleskopsylinder

• synkronisert teleskopfunksjon

• flere trinn

• store teleskopsylindre med høy last

• spesialtilpasset innfesting og slaglengde

Høytrykksylindre

Noen applikasjoner krever sylindre for høyt arbeidstrykk eller svært høy kraft i kompakt format. Dette kan være aktuelt i presser, testutstyr, spesialmaskiner, låsefunksjoner, verktøy, produksjonsutstyr og industrielle prosesser.

Ved høytrykksylindre vurderes blant annet:

• sylinderdiameter

• stempelstangdiameter

• veggtykkelse

• materialkvalitet

• tetningssystem

• sikkerhetsfaktor

• innfesting

• trykktesting

• dokumentasjonskrav

Sylindre med sensor eller posisjonsmåling

Spesialsylindre kan leveres med integrert sensor eller tilpasset løsning for posisjonsmåling. Dette er aktuelt der maskinen trenger kontroll på sylinderposisjon, endestilling, slaglengde eller bevegelse.

Mulige løsninger:

• integrert posisjonssensor

• magnetisk sensorløsning

• ekstern måleskala

• endestoppsensorer

• tilpasset sensorfeste

• kabel- eller kontaktløsning etter behov

Innfesting og mekanisk tilpasning

Innfestingen må passe både maskinen og belastningen sylinderen skal ta opp. Spesialsylindre kan leveres med mange ulike endefester og monteringsløsninger.

Eksempler:

• gaffelfeste

• leddlager

• kuleledd

• flensfeste

• tappfeste

• øyefeste

• spesialbraketter

• sveisede fester

• boltede fester

• tilpasset stempelstangende

• spesialgjenger

• integrerte mekaniske stopp

Ved utskifting av eksisterende sylinder er det spesielt viktig å kontrollere innfestingsmål, senteravstander, slaglengde og total lengde i innkjørt og utkjørt posisjon.

Erstatning av eksisterende spesialsylinder

Mange eldre maskiner har sylindre som ikke lenger finnes som standard reservedel. Da kan en ny sylinder ofte produseres etter mål, bilde, tegning eller den gamle sylinderen.

For erstatningssylindre bør følgende kontrolleres:

• innfesting i begge ender

• total lengde innkjørt

• total lengde utkjørt

• slaglengde

• sylinderdiameter

• stempelstangdiameter

• portplassering

• portgjenger

• arbeidstrykk

• hastighet og flow

• eventuelle sensorer

• plassforhold rundt sylinderen

• miljø og driftstype

Spesialsylindre til krevende miljøer

Spesialsylindre kan tilpasses miljøer der standardsylindre får kort levetid.

Aktuelle miljøer:

• saltvann og marint miljø

• utendørs drift

• støv, stein og smuss

• renovasjon og avfallshåndtering

• kjemisk påvirkning

• høy luftfuktighet

• høy eller lav temperatur

• vaske- og rengjøringsmiljøer

• tung industri

• kontinuerlig drift

Riktig materialvalg, tetningssystem og overflatebehandling kan gi betydelig bedre levetid.

Dokumentasjon og kvalitet

Ved behov kan spesialsylindre leveres med tilpasset dokumentasjon. Omfanget avtales etter prosjekt og krav.

Aktuell dokumentasjon kan være:

• teknisk tegning

• materialspesifikasjon

• trykktest

• målerapport

• sertifikat på materialer

• dokumentasjon på overflatebehandling

• sveisedokumentasjon

• samsvar med kundens tekniske krav

• sporbarhet på kritiske komponenter

Pris på forespørsel

Spesialsylindre prises individuelt. En liten spesialsylinder med enkel innfesting og standard materialer kan ha helt annen pris enn en stor høytrykksylinder i rustfritt stål, titan eller med integrert sensor og spesialbelegg.

Pris påvirkes blant annet av:

• diameter

• slaglengde

• arbeidstrykk

• materialvalg

• overflatebehandling

• tetningstype

• innfesting

• maskinering

• sensor eller elektronikk

• testing og dokumentasjon

• antall

• leveringstid

Derfor oppgis pris på forespørsel.

Slik får du raskest tilbud

For rask og riktig vurdering, send oss mest mulig informasjon om sylinderen.

Gjerne:

• bilder av eksisterende sylinder

• tegning eller skisse

• sylinderdiameter

• stempelstangdiameter

• slaglengde

• total lengde innkjørt

• total lengde utkjørt

• portgjenger og portplassering

• arbeidstrykk

• ønsket kraft

• ønsket hastighet

• hydraulikkvæske

• driftstemperatur

• miljø

• innfestingsmål

• antall

• krav til materiale og overflatebehandling

• behov for dokumentasjon

Vi hjelper med å vurdere riktig løsning, enten det gjelder en enkel erstatningssylinder, en kompakt spesialsylinder, en stor industrisylinder, en teleskopsylinder eller en avansert sylinder i spesialmateriale.
