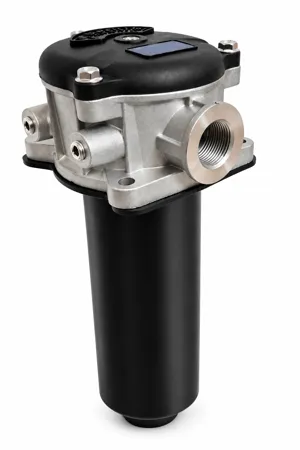

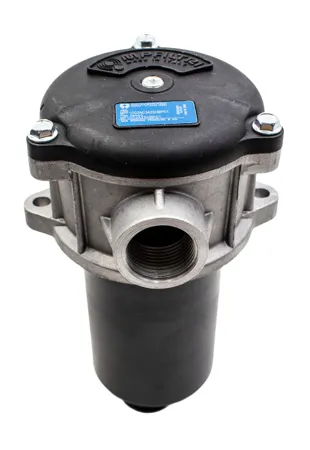

Returfilter for hydraulikksystemer

Returfilter brukes til å filtrere hydraulikkoljen på vei tilbake til tanken og er en viktig del av et driftssikkert hydraulikksystem.

Ved å fjerne partikler og forurensning før oljen går tilbake til tanken, reduseres risikoen for slitasje på pumper, ventiler, motorer og andre hydrauliske komponenter.

Hos Hydraulikkbutikken finner du returfilter, filterelementer og tilbehør for både mobile og industrielle hydraulikksystemer.

Trenger du hjelp?

Vi hjelper gjerne med å dimensjonere filter etter flow, olje, systemtype og driftstemperatur.

Tlf: 95 12 76 01
E-post: post@hydraulikkbutikken.no

Hvorfor vi ofte anbefaler et stort returfilter

Vi anbefaler gjerne å velge et returfilter med god margin på flowkapasiteten, fremfor å dimensjonere filteret helt på grensen av systemets normale returflow.

Et større og gjerne overdimensjonert returfilter gir blant annet:

lavere trykkfall
større filterflate og smusskapasitet
bedre kapasitet ved kald og mer tyktflytende olje
lengre levetid på filterelementet
mindre risiko for at bypassventilen åpner
lavere energitap og varmeutvikling
bedre kapasitet ved kortvarige topper i returflow

Det er også viktig å være klar over at returflowen i enkelte hydraulikksystemer kan være høyere enn pumpens nominelle flow. Dette kan blant annet oppstå på grunn av arealforskjellen mellom stempel- og stangsiden på en hydraulikksylinder.

Returfilteret bør derfor dimensjoneres etter forventet maksimal returflow — ikke bare etter pumpens nominelle liter per minutt.

En god investering i systemets levetid

Et større filterhus og filterelement koster gjerne noe mer i innkjøp, men forskjellen er ofte liten sammenlignet med kostnaden ved reparasjon eller utskifting av en pumpe, ventil eller hydraulikkmotor.

God filtrering kan bidra til:

renere hydraulikkolje
redusert slitasje
lengre levetid på pumper og ventiler
færre driftsstans
lengre intervaller mellom filterskift
bedre totaløkonomi over systemets levetid

Et godt dimensjonert returfilter er derfor ofte en av de mest kostnadseffektive investeringene man kan gjøre i et hydraulikksystem.

Hvorfor vi normalt fraråder sugesil og sugefilter

Vi fraråder normalt bruk av sugesil eller fint sugefilter foran hydraulikkpumpen som hovedløsning for filtrering.

Pumpens sugeside er svært følsom for trykktap. Dersom en sil eller et filter blir for fint, for lite eller begynner å tettes, øker motstanden på pumpens innløp.

Dette kan bidra til:

for lavt innløpstrykk
kavitasjon
støy
luftutskilling i oljen
redusert pumpekapasitet
økt slitasje
i verste fall pumpeskade

Problemet blir gjerne størst ved kald olje, når viskositeten er høy og oljen allerede er vanskeligere å trekke gjennom sugeledningen.

Derfor foretrekker vi normalt å holde pumpens sugeledning så kort, romslig og restriksjonsfri som praktisk mulig, og heller utføre hovedfiltreringen på retur- eller trykksiden.

En grov beskyttelse på sugesiden kan være aktuell i enkelte konstruksjoner, men den bør ikke brukes som erstatning for riktig systemfiltrering.

Returfilter kontra trykkfilter

Trykkfilter og returfilter har ulike oppgaver, og det er ikke slik at returfilter alltid erstatter behovet for trykkfilter.

Trykkfilter sitter etter pumpen og beskytter komponentene før oljen når dem. Dette kan være viktig i systemer med spesielt følsomme komponenter, for eksempel servo- og proporsjonalventiler.

Ulempen er at trykkfilterhuset må tåle fullt systemtrykk. Det gjør normalt både filterhus og element dyrere.

Returfilter arbeider på lavtrykksiden og kan derfor dimensjoneres med stor filterflate og høy smusskapasitet til en relativt gunstig kostnad.

For mange vanlige hydraulikksystemer mener vi derfor at et stort og godt dimensjonert returfilter gir svært mye filtrering og beskyttelse for investeringen.

I krevende systemer kan den beste løsningen være en kombinasjon av returfilter og trykkfilter.

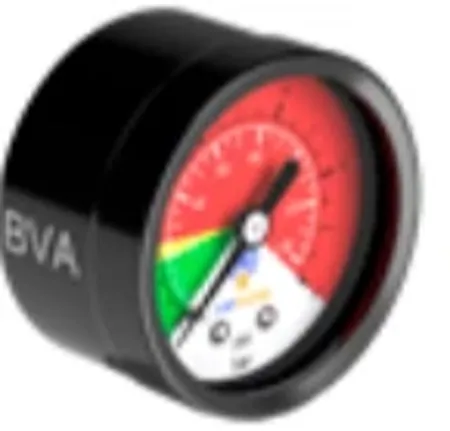

Indikator for filtertilstand

Vi anbefaler gjerne filter med tilstoppingsindikator.

En visuell eller elektrisk indikator viser når trykkfallet over filterelementet begynner å bli høyt, slik at elementet kan skiftes etter faktisk tilstand fremfor bare etter et fast tidsintervall.

Dette reduserer risikoen for både unødvendige filterskift og at filteret kjøres så lenge at bypassventilen åpner.

På siden finnes blant annet indikatorløsninger med både visuell og elektrisk varsling.
